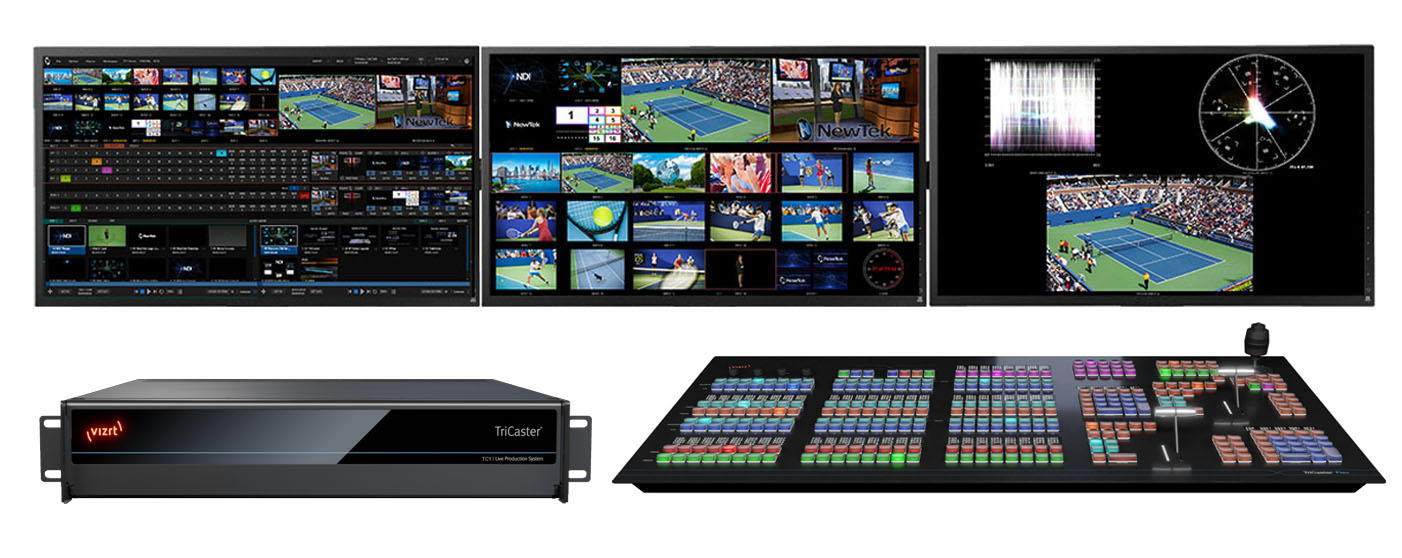

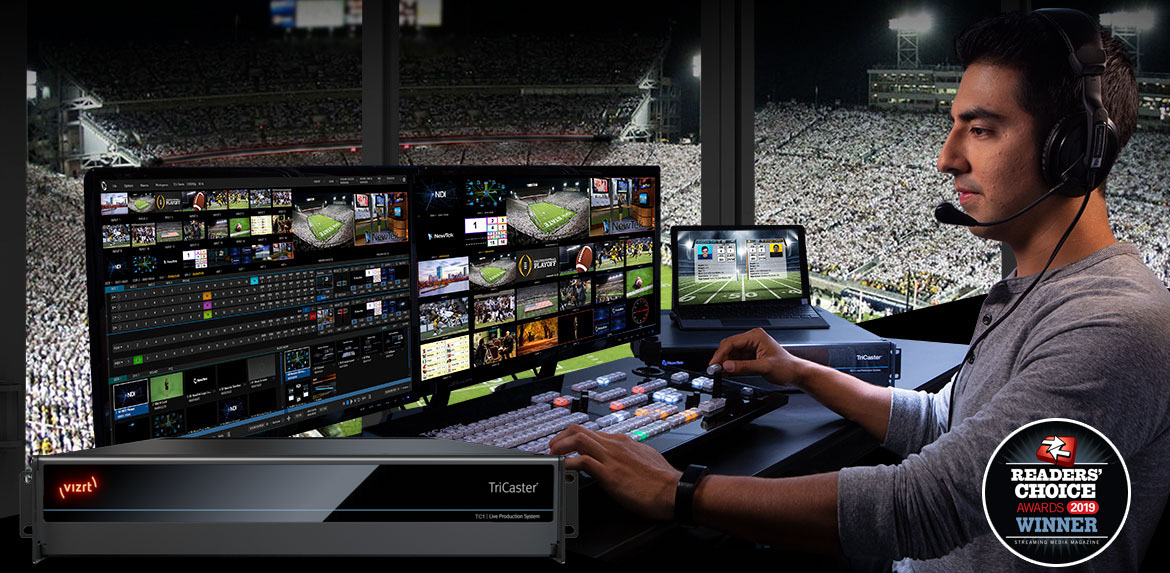

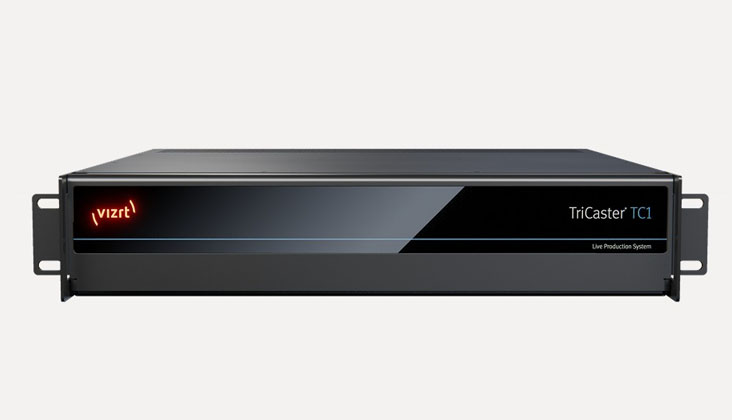

TriCaster TC1
全媒體多 M/E 製作導播系統

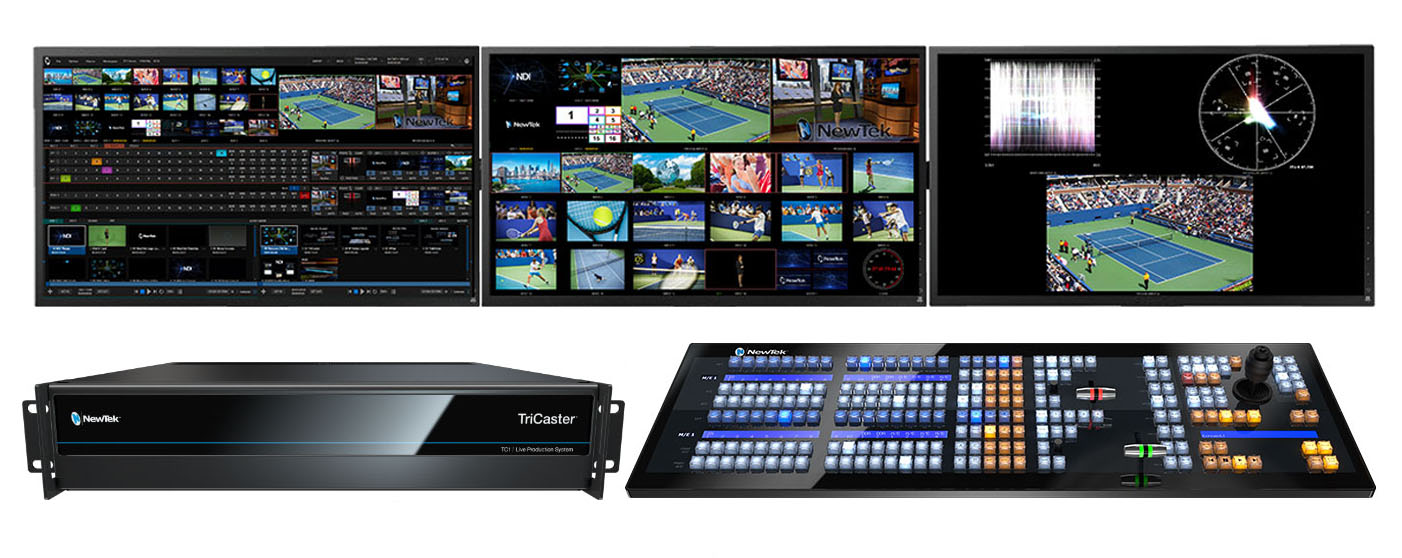

完整的製作系統
TriCaster TC1 是一款能完美支援 4K UHD 的 Live 製作導播系統。依據專業導播的工作方式開發，配備了數百種實用先進的製播能力，並內建 AE (Advanced Edition) 的標準功能，擁有您所需要的功能與擴充性。豐富而強大的功能，大幅降低 4K UHD 節目的製播門檻，成為新一代現場製作與多媒體發佈的最佳解決方案。
TriCaster TC1 內建 4路 SDI 輸入和 4路 SDI 輸出，支援 16路 NDI 輸入和 8路 NDI 輸出，讓您方便取用同一網路上其他 NDI 設備的輸入和輸出。同時間透過加購 NC1 輸入擴充模組，讓您升級至最高 16路 SDI 輸入。彈性加購的輸入與輸出擴充模組，能提供您更多路數的節目製播素材。
新增功能 : TriCaster TC1 2020 功能再升級，系統內建 Live Panel 遠端控制、NDI KVM enabled 專業製作功能。
增加更完整巨集引擎(Macro engine)功能、工作區(Workspaces)的示波器Scopes、GFX 媒體播放箱 (media player bins)、媒體播放預設功能(Media Player presets)外部時間碼功能(External LTC timecode)、在非4K Sessions應用，可增加2個Mix合成輸出到4個Mix合成輸出、SRT與RTMP串流來源輸入(Stream Input)、SkypeTX 2路 SkypeTX。
新支援 Buffers Animated GIF 動畫檔、MOV 檔可作轉場效果(transitions)動畫用、增加可停止或開始各別串流功能,無需停止全部串流(Start and stop individual streams without needing to stop all streams.)
TriCaster TC1 全媒體多 M/E 製作導播系統
TriCaster TC1 卓越功能
■ 多機切換導播
■ 多種視訊規格
■ 多格式訊號源
■ 簡單易用介面
■ 多重監看視窗
■ 即時虛擬場景
■ 即時色彩去背
■ 現場混音輸出
■ 多路數位錄影
■ 個別自訂錄製名稱
■ 控制 PTZ 攝影機
■ 全景虛擬場景
■ 多格式檔案支援
■ 三組 Multi-View
■ 網路串流直播
■ 簡報整合製播
■ 15 路Buffers
■ 路由器控制
■ 網路無線傳送
■ 支援剪輯功能
■ 即時轉場特效
■ 即時動畫轉場

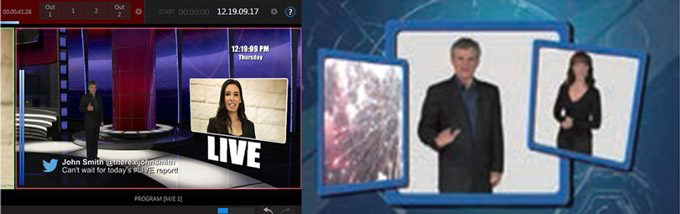

■ 即時疊加圖文
■ 即時熱點觸發
■ 即時動態追蹤
■ 即時回放功能
■ AR 擴增實境
■ 支援 NDI 協定
■ 多社群發布
■ Ispan 工作流程
■ 前後層次指定
■ DSK 全動態縮圖
■ 乙太網路監看
■ Lumakey 功能
■ DVE 動態效果
■ 畫面邊框效果
■ 調整聲道音量
■ 多個步驟巨集
■ Clean M/E 錄製
■ Net Tally 功能
■ 四種裝置巨集
■ 內建 NDI 路由
■ Dante 網絡音訊
■ DataLink 字幕更新
■ Chrome DataLink
■ DDR 轉場效果
■ SDI 自動偵測
■ 自動多機校色
■ 支援帶透擷圖
■ 9 組M/E 快選
■ 16 組鏡位快選
■ NDI 電腦畫面
■ 2 路DDR 播放
■ 播出效果預覽
■ Undo/Redo
■ 自訂監看視窗
■ 即時回放功能
■ 虛擬景光影支援
■ 多社群帳號管理
■ 串流獨立控制
■ 內建 Live Panel
■ 增強巨集引擎(Macro engine)
■ 工作區示波器
■ GFX 媒體播放箱
■ 內建 NDI KVM enabled
■ 2路 SkypeTX
■ 媒體播放預設
■ SRT/RTMP 串流來源輸入
■ 支援 Buffers GIF
■ 轉場效果支援 MOV 格式
■ 外部時間碼
■ 多格式 2-4個合成輸出

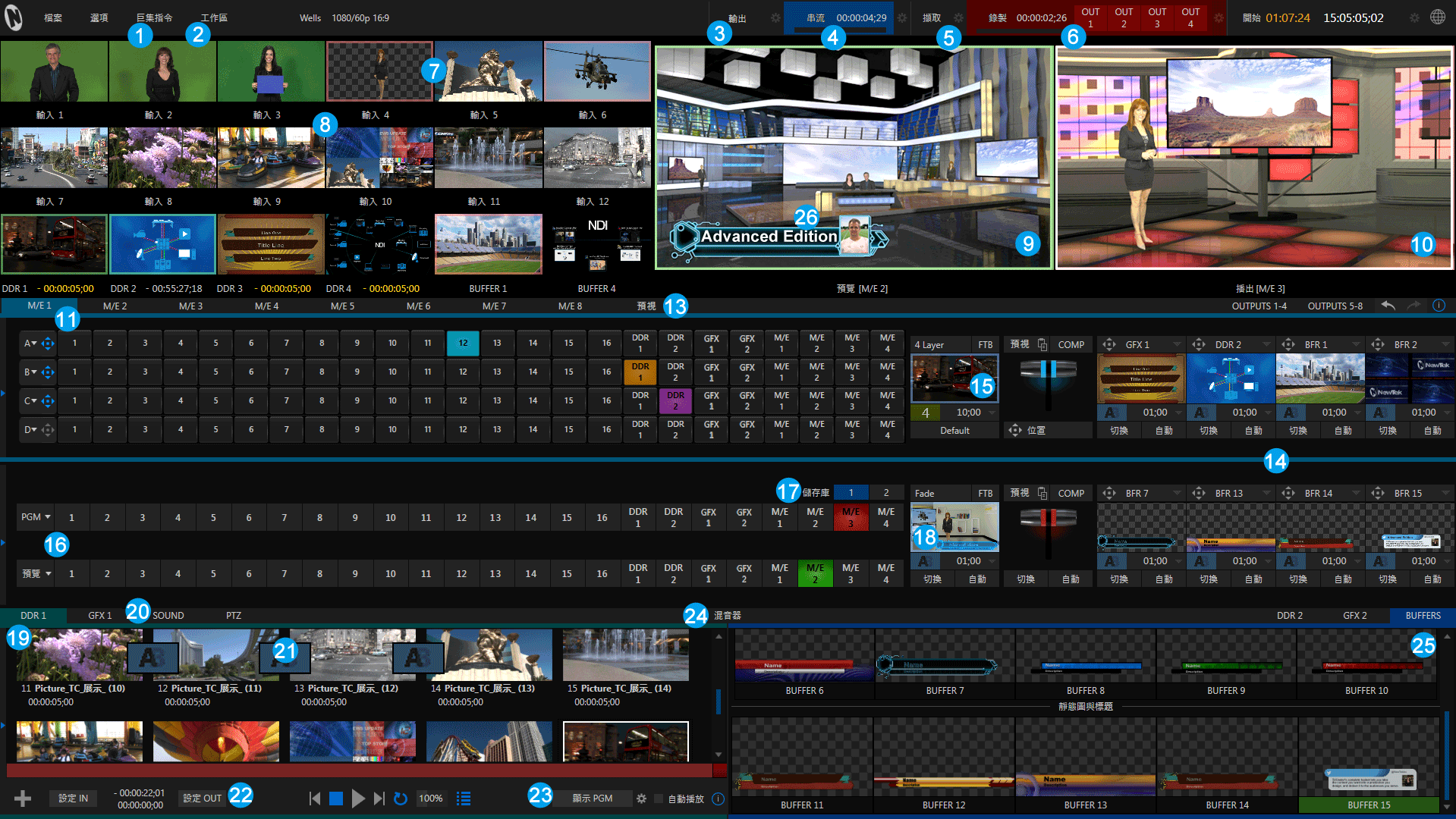

TriCaster TC1使用者介面
TriCaster TC1 操作介面提供完整的現場視訊切換功能、串流播出、節目錄製、及社群媒體發佈等強大功能
1. Macros 巨集動作錄製
提供巨集動作錄製功能，可記錄滑鼠游標點擊和鍵盤控制介面的動作，並可設定觸發動作自動執行巨集
2. Workspace 自由設定介面組合
提供自由設定操作介面與多分割畫面，可自行選擇訊號畫面、示波器、時鐘或圖片等多種畫面組合顯示
3. Export 匯出影音檔案
從使用者介面直接選擇影音檔案，進行轉碼、匯出、上傳檔案到本機或外部硬碟、FTP 站台及網路社群媒體
4. Stream 串流直播
可串流直播影音內容至網路平台、社群媒體，如：YouTube、Facebook、Twitter 等，並上傳至 FTP 或網路磁碟。解析度可達 720p 以上，且可自行設定 multi-bitrates 串流格式
5. Grab 畫面擷取
可從畫面擷取輸出多張高解析圖片
6. Recording 錄製
可同時擷取 4路 的訊號畫面，並可各別指定檔名路徑與磁碟機位置，也可以直接在錄製按鈕中，選擇建立重播片段，即可從錄製中的檔案快速重播回放短片
7. Live Desktop Monitors 專業即時監看
可自行定義預覽介面顯示，包含訊號來源、安全框、VU 表等

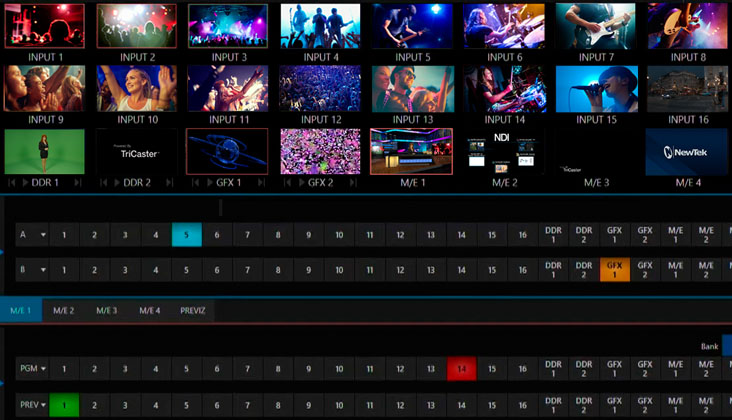

8. Sources 視訊來源
TriCaster TC1 內建 4路 SDI 實體視訊來源，支援多種解析度及訊號，並配備 16路 NDI 網路來源訊號，可接收同網段中的視訊畫面。打破原本的視訊來源框架，以模組化架構提升 SDI 實體視訊來源路數，透過加購模組，最高可擴充至 SDI 外部輸入來源達 16 路實體視訊來源
9. Preview Monitor 預覽顯示
可選擇預覽各訊號來源、DDR、字幕等
10. Program Monitor 播出顯示
播出中的畫面顯示
11. M/E Buses M/E 合成組合
TriCaster TC1 配備 4路M/E 合成組合，每路M/E 皆含獨立去背、4層 Overlay、TransWarp 效果、動態追蹤、巨集錄製與虛擬場景等功能
12. M/E Re-Entry M/E 再合成
每個 M/E 的合成效果可作為其他M/E 的來源，提供豐富多變的層疊式效果
13. PREVIZ 全動態效果預覽區
可預覽即時全動態的轉場效果、M/E 合成運動效果，並可透過單鍵複製貼上，將新修正的效果或合成畫面回傳給任何一路M/E 或PGM
14. DSK 和KEY 疊加效果設定
TriCasterTC1 於 M/E 列與視訊切換列各提供多達 4路 DSK 和KEY。每路 DSK 皆可彈性設定訊號來源，並具備獨立去背、位移效果與轉場控制

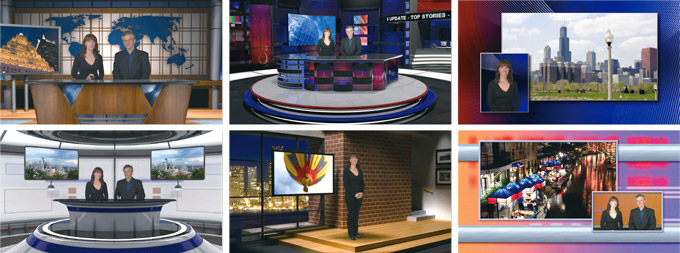

15. Live Virtual Sets 虛擬場景
TriCaster TC1 內含多達 30 組不同風格的 HD 虛擬場景，可配置多重攝影機視角、平移、變焦與基本運動，並具備即時反射鏡面合成呈現，且支援動態定位與快捷鍵
16. Live Production Switcher 視訊切換
可選擇各種視訊來源切換
17. Banks 快速頁籤切換
兩個頁籤組合提供每個攝影機、影片、圖片、Buffers 來源，都能直接對應可用按鈕
18. TransWarp Effects 轉場效果
TriCaster TC1 具有上百種的轉場效果，更包含靈活的 3D 轉場效果。支援轉廠內嵌音效，並能控制轉場時間，同時具備全新加強型的預覽視窗，可動態監看轉場項目，易於識別管理。此外，搭配專屬動畫設計程式，可自行製作專屬的轉場效果
19. DDR 數位媒體播放器
TriCaster TC1 提供多達 2路 DDR + 2路 GFX、可播放影片、動畫、圖片、字幕，並支援多種
檔案格式
20. Sound 音樂播放器
支援播出音樂或音效，並支援多種檔案格式
21. 播放列表自帶轉場效果
在 DDR 與 GFX 的媒體播放片段之間，可插入轉場效果
22. 媒體播放器控制
UI 界面提供更精準直接可設定 IN/OUT 點，即時輕鬆編輯影音片段
23. Show on PGM 隨點即播
點選欲播放的影片，系統會依據所設定的 IN/OUT 點，自動或依自訂條件套用轉場效果插播影片至 PGM
24. Multi-Channel Audio Mixer 混音器
無論是內、外部音源，或是輸出音訊，都可設定與調整。包含音量大小、音訊混合設定、七波段等化器、壓縮器與限制器等
25. Frame Buffer 媒體暫存器
可儲存動態來源、字幕或圖片，成為可供選擇的影像來源，其中 10路 到動態來源，無需佔用 DDR，即能播放專屬的動畫或短片
26. 數據鏈接
可支援即時字幕製作，結合內部或外部資料，如網頁、電子表單、記分表、資料庫和 RSS 來源，自動更新結果、時間資料、社群資訊或更多相關的即時圖文字幕

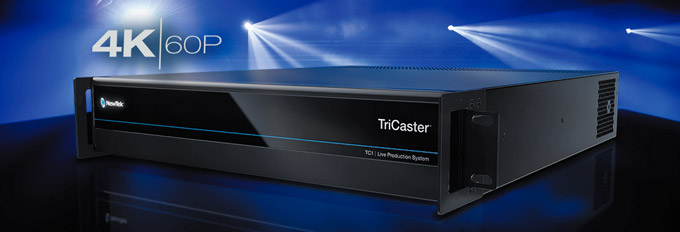

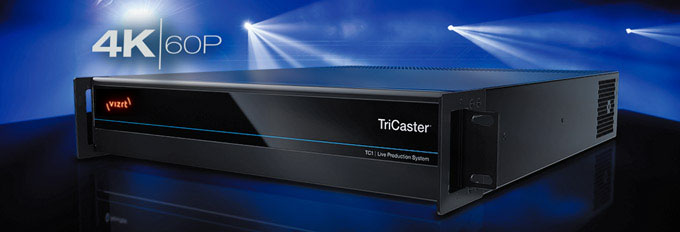

支援多路 4K UHD 60P 輸入/ 輸出
TriCaster TC1 本機搭載的 4路 3G/SDI 輸入及輸出，除了能直接連結業界普遍使用的 HD/ SDI 輸入/ 輸出之外，更能透過 quad link 的方式，直接輸出 4K UHD 視訊。讓使用者在運用現有HD 製播技術之餘，也能進行 4K UHD 節目的製播。而透過搭配 NC2 I/O 輸入及輸出模組，TriCaster TC1 更能支援最高 16 路 4K UHD/60P 的視訊輸入及8 路輸出，為節目提供更豐富的製播素材。
MultiView 多分割監看畫面
TriCaster TC1 貼心提供 MultiView 監看，多達三個顯示輸出，每一組 Multi-View 完全獨立控制，也可個別切換成滿畫面預覽，有 HDMI/DVI/Display Port 接口，方便搭配各式顯示器，也可以接投影機或大型看板； MultiView 有多種配置模式，讓您自由規劃想要的觀看畫面。此外，MultiView 畫面可以顯示音量表、雙時鐘、示波器、安全框、去背 Alpha 遮罩，非常的靈活實用。

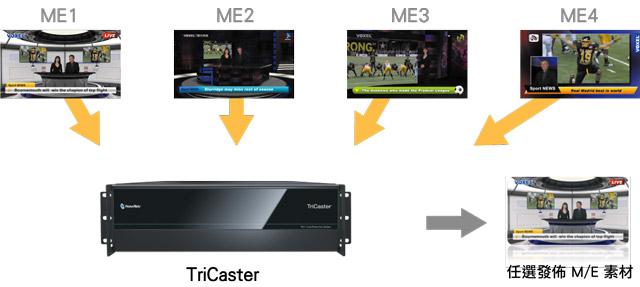

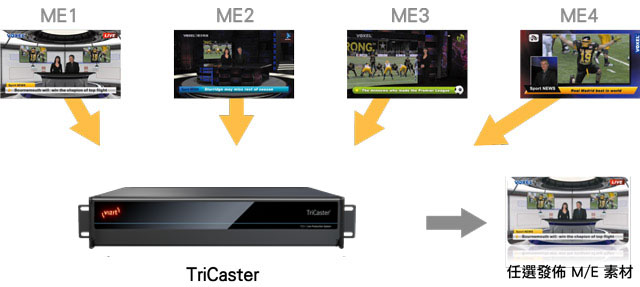

4 路 Re-Entry M/E ( M/E 可再帶入M/E 組合 )
TriCaster TC1 配置 4路 M/E，每路 M/E 皆可獨立去背、套用 4層 Overlay、使用動態追蹤效果或使用虛擬場景等功能，針對每一路 M/E，每個來源都可以做為選擇，甚至包含其他的 M/E，可做到 M/E 再套用 M/E 的功能，提供豐富多變層疊式效果。

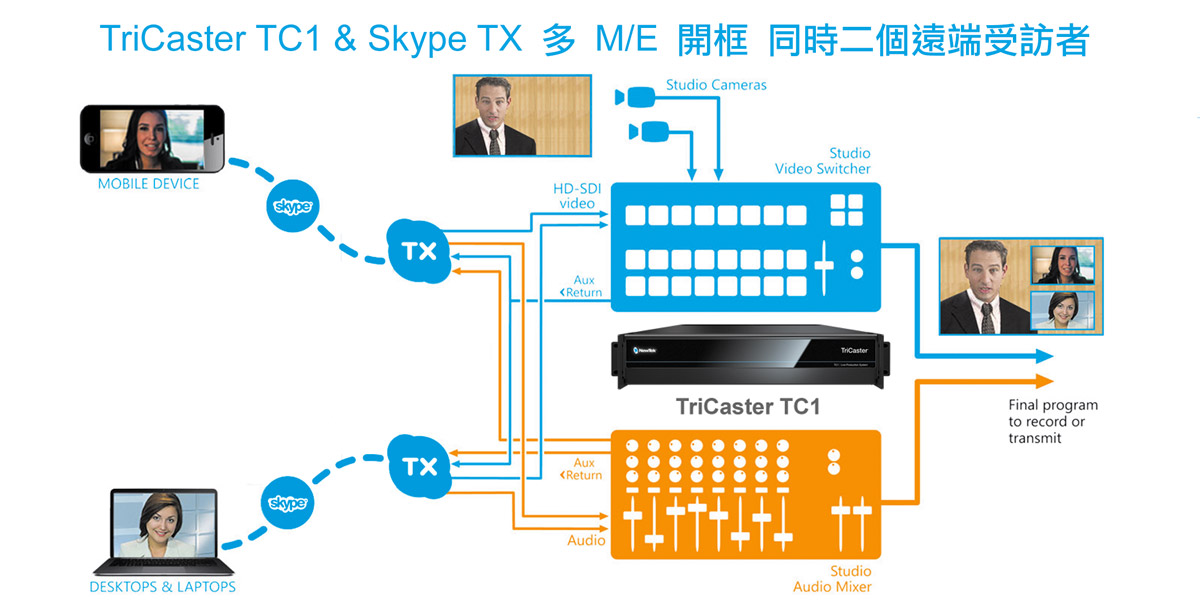

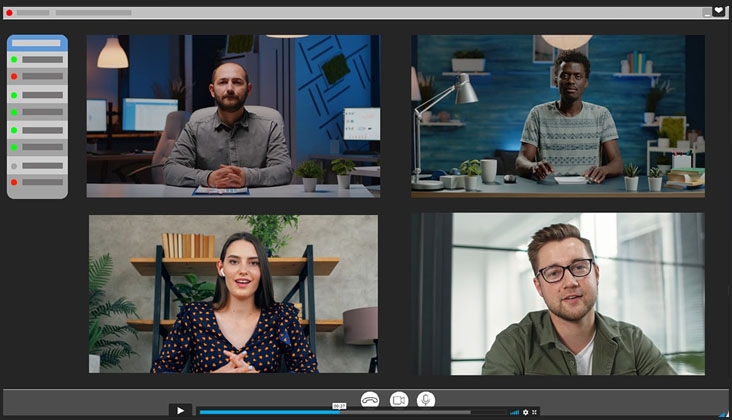

兩路 Skype TX Call In 與 Call Out
TriCaster TC1 整合 Skype TX 軟體，與世界任何地方的任何遠端受訪者，進行 Skype 視訊連線通話。可以同時使用兩路
SkypeSkype TX Call in 或 Call out。如需同時更多受訪者，也可加入 TalkShow VS 100 或 VS 4000 一組允許同時最高 4路 訊號輸入與輸出，連線設備支援智慧型手機、平板、筆電、配備 WebCAM 桌上型電腦。

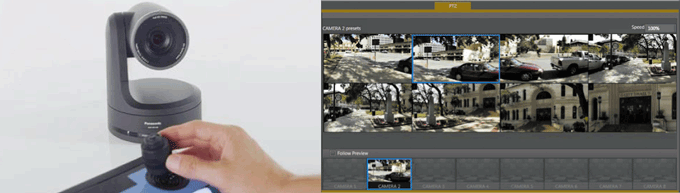

支援 PTZ 攝影機
TriCaster TC1 可支援控制 PTZ 攝影機，直接連接 Pan-Tilt-Zoom（PTZ）攝影機與外部影像路由器。可於介面中直接控制多達 8個 電動雲台攝影機，包括攝影機的方向、變焦、聚焦、光圈和白平衡（因機型不同可被控制選項略不同）。

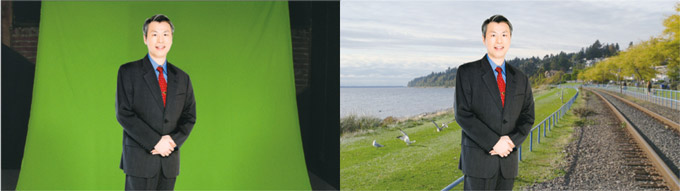

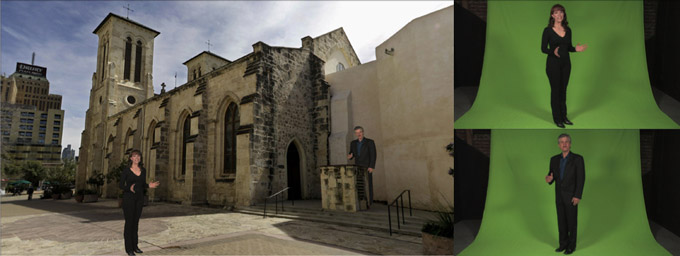

廣播級去背品質
TriCaster TC1 具有廣播級去背品質，每路視訊皆可設定去背。TriCaster TC1 提供細膩的去背參數可以調整，並可設定 Crop 裁切區域，去掉不需要的畫面。無論您搭配的是綠幕、藍幕，都能提供令人滿意的去背品質。
內建功能完整的影音播放器
TriCaster TC1 內建強大的多媒體播放功能，無須插件，直接點選便可對不同媒體進行編輯、回放、慢動作播放等功能，大幅減少節目後製處理程序。而在格式方面，TriCaster TC1 支援匯入 AVI、H.264、MPEG、MOV、WAV、AIFF 與各式點陣圖檔等眾多影音媒體格式，方便您播出使用。

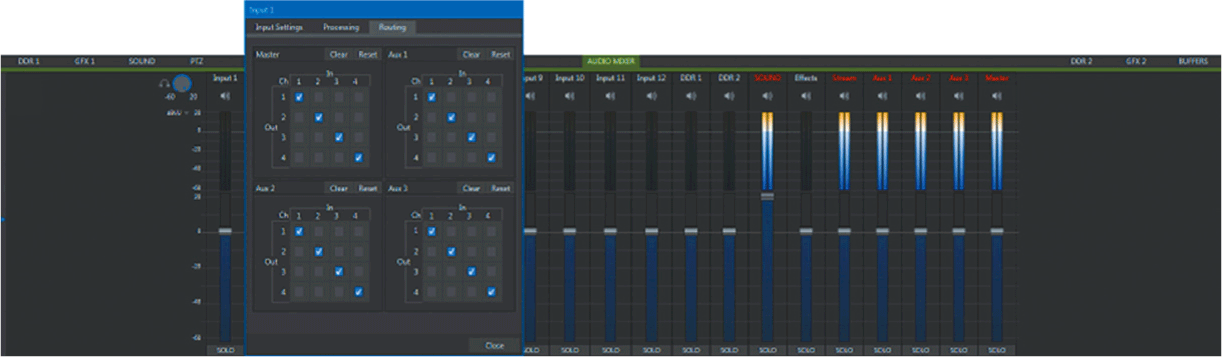

多路 4 聲道混音和路由的強化
TriCaster TC1 內建多路 4軌 聲道混音器。即使錄影現場沒有大型混音設備，一樣可以完成轉播的聲音混音工作。TriCaster TC1 具有Line、SDI Embedded音訊規格可選擇，並提供 Master、Stream、AUX 獨立輸出控制，同時滿足多種用途之聲音調整。
同時強化對每路輸入音源的獨立控制，4x4 路由器為每個輸入音源提供更複雜且彈性的混音路由功能。四路NDI 輸出音源(Master、Aux 1、Aux 2、Aux 3) 可指定路由輸出音訊。此外，支援 Dante 網路音訊通訊協定，整合 IP 工作流程。
支援 Macro 巨集指令
TriCaster TC1 提供智慧操控，整合Macro 巨集指令，可以將複雜且多項的繁瑣操作，編輯成快速鍵，讓您在重要時刻一指搞定，不會手忙腳亂。

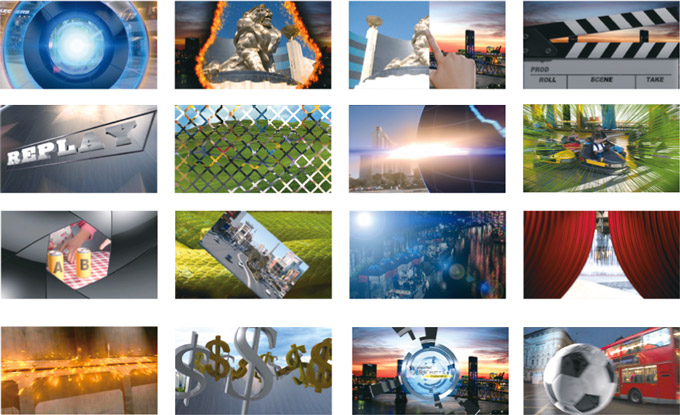

動畫轉場效果
TriCaster TC1 內建超過二百種以上的轉場效果，還包含多種 3D 特效效果，讓您自由搭配使用。使用者可利用 2D、3D 繪圖軟體，自行設計動畫轉場，再透過選購的動畫轉場產生工具 Animation Store Creator，即可快速新增活潑絢麗的動畫轉場效果。

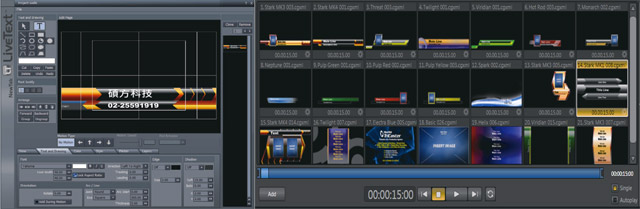

自由創作字幕
TriCaster TC1 提供圖文字幕模組可套用，使用者也能自行創作各種風格的字幕模版。不論是靜態字幕、直橫捲幕、圖片匯入、圖表製作或跑馬文字，圖示化的介面讓使用者輕鬆快速的上手操作。另外可選購 LiveText 軟體，獨立操作字幕，且可以使用數據資料庫鏈接，立即更新 TriCaster 指定的標題字幕或圖片。

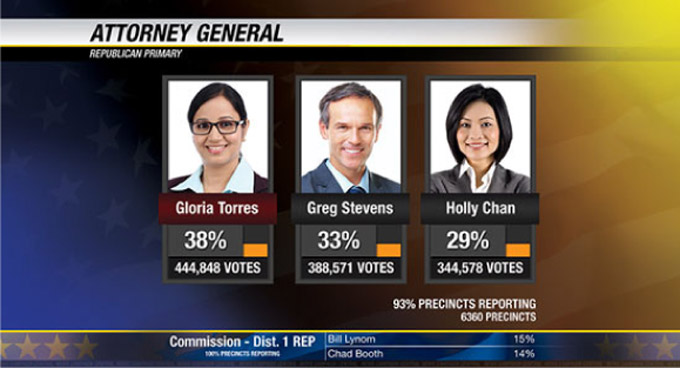

同步更新資料庫圖表
TriCaster TC1 可鏈接資料庫數據，根據資料庫變動即時更新字幕數據，支援 DataLink、CSV、XML、ASCII。此外，亦可透過 Google Chrome 插件，將網路中的數據文字、照片等，直接發送至 TriCaster，即時更新圖文字卡畫面。

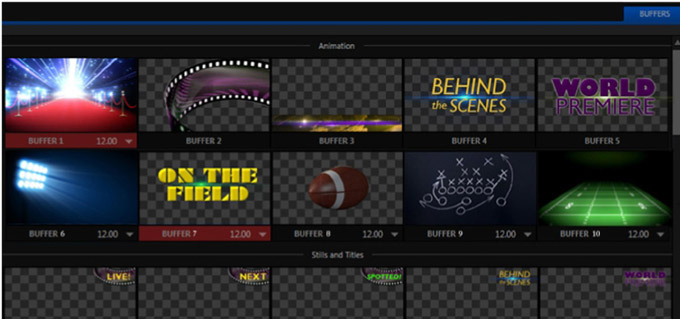

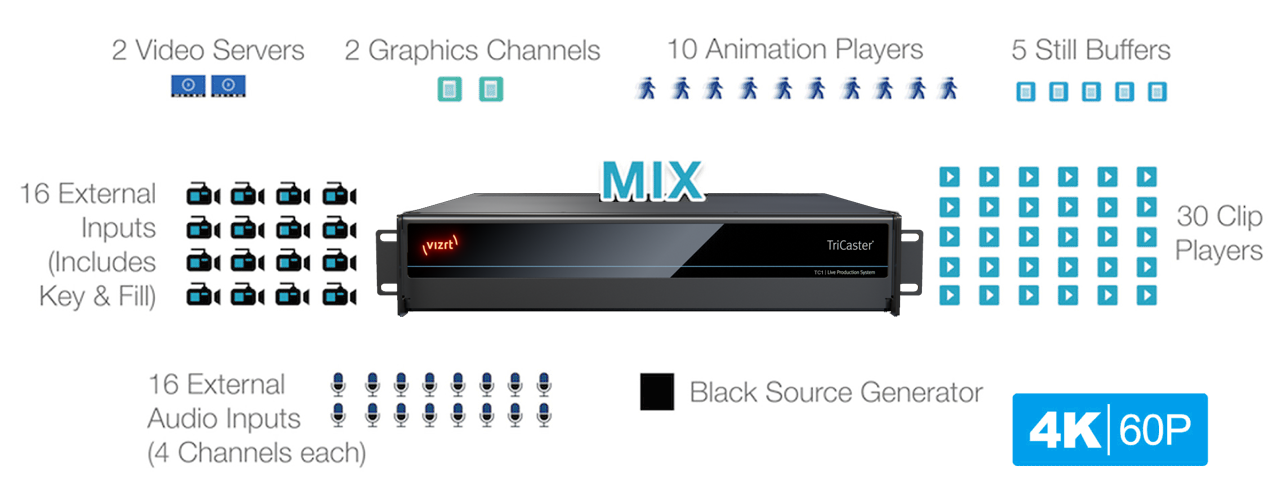

媒體暫存器 Media Buffers
提供 15 組動畫圖文 Buffers，在動畫 Buffers 方面，可添加多達 10 個全動態素材，像 LiveSet 背景、動畫 Logo、動態影片。可將它們設定為循環播出、單次播出、重複來回播出，並可放置在畫面的任何位置、縮放與去背。此外，也可以查看和編輯緩衝區的內容，包括動畫預覽和 Title 標題編輯。
串流編碼輸出與直播
TriCaster TC1 內建即時網路串流轉播，能根據不同需求，提供 2組 可獨立調整編碼及解析度的輸出串流並同時儲存串流影片，為跨平台觀眾提供最佳的觀影體驗。除了支援 Adobe Flash Stream、Windows Media Pull、Windows Media Push 等串流規格外，更可即時連接至串流網站，由該網站直接發佈 LIVE 影像，該網站直接發佈 LIVE 影像，包括：碩方科技的 iTV Cloud 電視雲服務、Facebook Live、Microsoft Azure、Twitch 、YouTube 直播或是其他服務提供商。

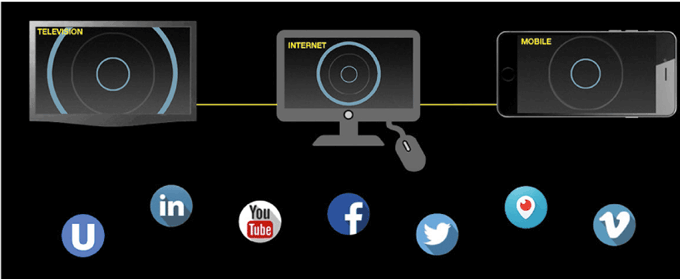

社群網站發佈 Social Media Share
可發布影音內容至社群網站，如 YouTube、Facebook、Twitter 等，並可上傳至 FTP 網站分享現場影音，亦可同時發布圖文至其他社群媒體，包括：Imgur、LinkedIn、Vid.me 和 Vimeo，並支援多帳號管理。

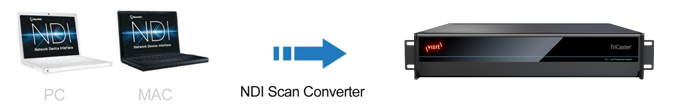

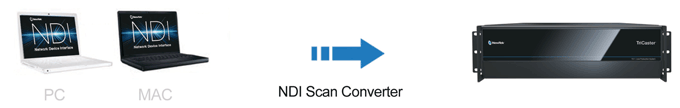

電腦畫面網路傳送
使用 NDI IP 傳送技術，可將 PC 或 MAC 的桌面或指定的程式視窗，透過網路傳送給 TriCaster TC1 當作畫面來源之一。演講者可透過此技術將電腦簡報畫面傳至 TriCaster TC1，無論電腦的畫面是甚麼，都能真實呈現。透過 NDI Scan Converter 傳送技術，現場僅需網路連線，無需任何視訊轉換器；甚至多台電腦連線時，在 TriCaster TC1 中可以選擇來源電腦畫面。

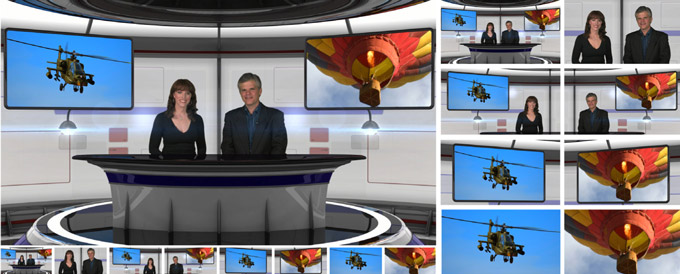

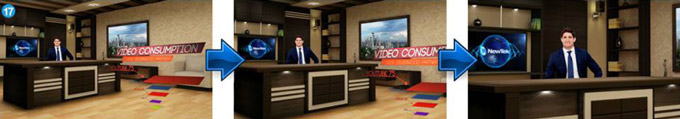

單機多鏡位與多機多鏡位虛擬場景
不需額外購置數百萬的虛擬影棚設備，TriCaster TC1 為您內建虛擬影棚。每路M/E 可獨立設定不同的虛擬場景，每組場景可有 16 鏡位，如特寫、近景、中景、廣角等。僅需一部真實攝影機，即能呈現宛如多機作業的效果。且無需調整真實攝影機，即可做出 Zoom 與 Pan 的鏡頭運動。
此外，TriCaster TC1 的 LiveSet 技術能真實模擬出場景與人物間的光影變化，甚至是桌面擬真映射的真實表現，讓您在有限的拍攝空間中，實現寬敞的虛擬場景。
全景虛擬場景
使用您的智慧型手機、單眼相機或一般數位相機所拍攝的全景照片，就可以直接創建一個全景虛擬場景 Holographic。更可選購 TriCaster VSE 軟體來編輯完全屬於自我風格的全景虛擬場景

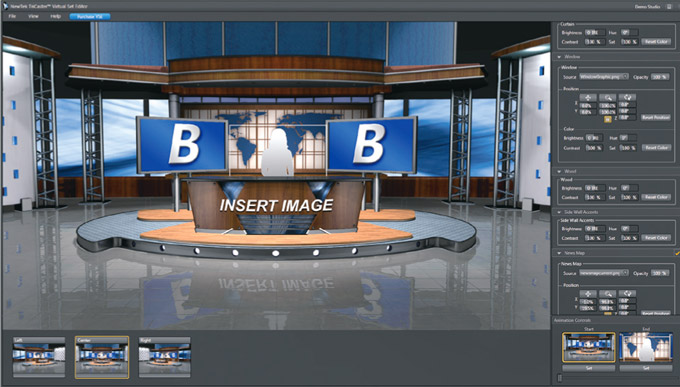

VSE 虛擬場景編輯工具（選購）
Virtual Set Editor 虛擬場景編輯工具，可以讓您編輯現有的虛擬場景中，例如改變場景物件的顏色、更換貼圖內容、鏡頭運動的起迄點。同時可利用 Adobe Photoshop 編輯成多層的自製場景 PSD，再匯入 Virtual Set Editor 虛擬場景編輯工具設定，即可完成自製場景。
軌跡追蹤
TriCaster TC1 還推出領先業界的「軌跡追蹤功能」，您可以指定顏色去背做為追蹤的區域，並將所需畫面填入此區域。隨後無論該區域如何移動、縮放、旋轉，TriCaster TC1 皆會追蹤該區域的變化，同時在畫面上相應處理。使用者宛如實際拿著活靈活現的影片做互動，非常生動。
熱點觸發
熱點觸發 HotSpots 讓您在顯示畫面上設定 8個 熱點，並事先安排觸發的動作；當表演者接觸到設定的熱點，就可以觸發該熱點所設定的動作。
鏡頭光影效果與影像邊框效果
TriCaster TC1 提供更高階的影像處理技術，創造更精彩的視覺效果。虛擬場景擁有細緻的變動式鏡頭光影效果、影像邊框陰影效果，兩者皆能隨虛擬攝影機運鏡而變化。
M/E Key 疊加層支援 AR 擴增實境
AR 擴增實境功能開啟後，無論您的疊加物件位於虛擬場景中的哪個位置，都能支援即時同步縮放、平移和DVE，讓疊加的物件能與場景同時運作，提供協調合理不穿幫的運鏡畫面。

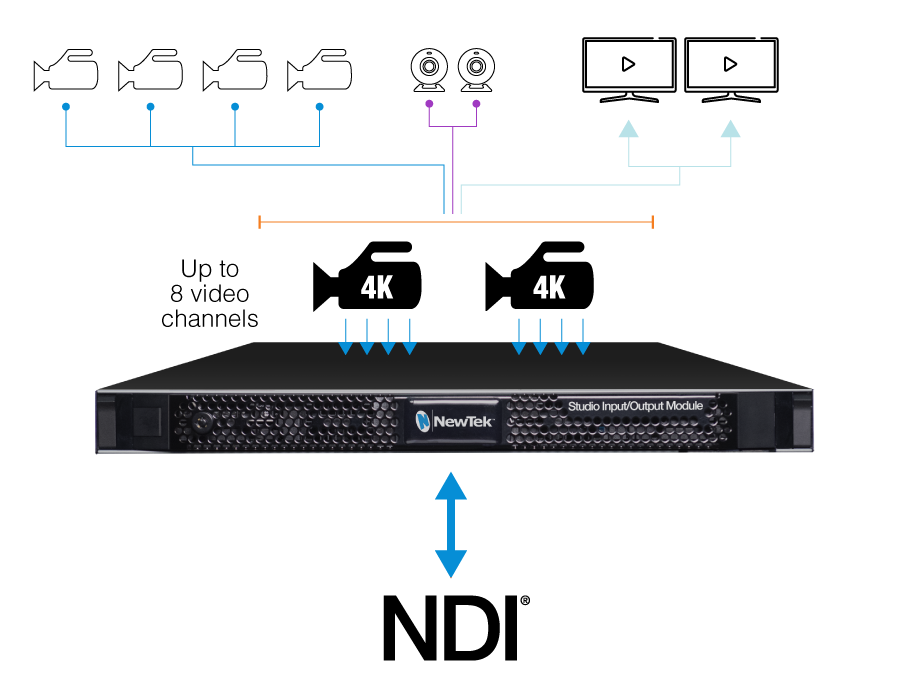

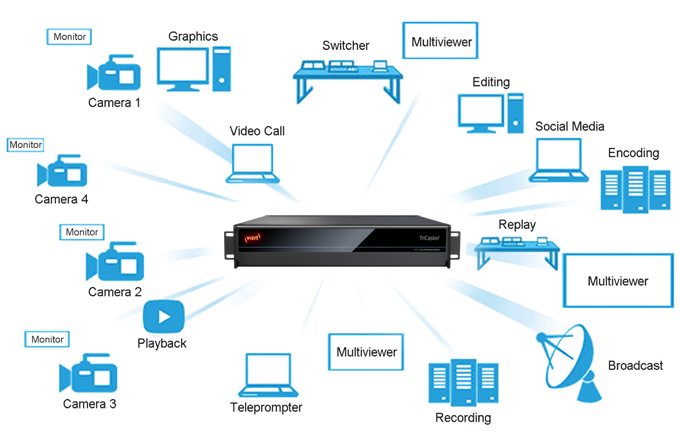

媒體製播的 NDI
創新的網路影音技術傳輸協定 NDI，能將您的影像製作從現有的實體線路限制中解放。透過 NDI，就能輕鬆無痛地從 SDI 單向訊號傳輸，轉換至 IP 雙向互連的 NDI 工作流程。只要使用熟悉的標準網路，NDI 的設備與成員都可以取用 NDI 中的任何視訊，同時維持高品質的視訊畫質，提供更靈活更輕鬆的製播環境。
NDI 擁有高效編碼效率與性能，在標準網路環境下可以即時發送多個同步、高品質、超低延遲的視訊串流。由於 IP 的兼容技術，NDI 更同時支援 ASPEN、SMPTE 2022 和其他新標準的整合。截至目前為主，支援 NDI 相容設備已超過 100,000 款，且仍在持續增加中。目前全系列的 TriCaster IP Serises 都支援 NDI 技術，您可以直接從 NDI 網路中取得所需畫面，同時也可以將 IP Serises 的各種畫面送到 NDI 網路提供取用。透過 NDI 技術，像擁有更多的攝影機與更多的訊號來源，大大擴充製播的彈性與可用性。
NDI 結合 SDI 兼容性和 IP 靈活性
NDI 不僅能相容 SDI 這種單向發送信號的工作模式，也能取代 SDI 達到雙向溝通。

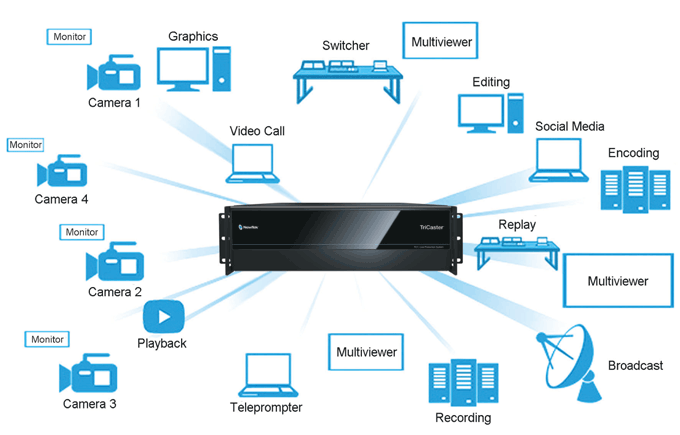

減少佈線成本和時間
整合現有的設備、現有的網路建置。 NDI 在複雜的基礎上設計，能夠使用大家熟悉的標準網路（即區域乙太網路）發送和接收大量資訊，形成 NDI 共享視訊互聯網路。借助NDI 前所未有的編碼效率和性能，標準網路可以快速發送並高效匹配多個同步、優質、超低延時的視訊媒體信號。
NDI 應用軟體
■ NDI for Adobe Creative Cloud 編輯創作雲整合軟體
■ NDI Test Patterns 影音畫面測試軟體
■ NDI Access Manager 群組管理軟體
■ NDI Video Monitor 遠端監看軟體
■ NDI Scan Converter 電腦視窗內容轉換軟體
■ NDI VLC Plugin 支援 VLC 插件
■ Connect 訊號連接軟體
■ IsoCorder 訊號收錄軟體
■ Connect Pro 專業進階訊號連接軟體
■ IsoCorder Pro 專業進接訊號收錄軟體
■ NDI Telestrator 實況繪圖說明軟體
■ NDI Transmit 裝置傳輸軟體
■ NDI Camera APP 行動裝置 NDI 攝影機
| 型號 | TriCaster TC1 | TriCaster 1 Pro | TriCaster 2 Elite |
| 總輸入路數 | 16 | 16 | 32 |
| SDI視訊輸入 | 4 | 4 | 8 |
| NDI視訊輸入 | 16 | 16 | 32 |
| SDI嵌入音訊 | 4 | 4 | 8 |
| PTZ控制 | 8 | 16 | 32 |
| SDI視訊輸出 | 4 | 4 | 8 |
| 網路視訊輸出 | 4 | 4 | 48 |
| FULL-HD | 4 | 4 | 8 |
| 4K/UHD | 1 (SDI quad-link) | 1 (SDI quad-link) | 2 (SDI quad-link) |
| 即時串流發布 | 2 | 3 | 3 |
| 錄製路數 | 8 | 16 | 32 |
| 多監看螢幕輸出 | 3（DVI, HDMI, DP） | 3（DVI, HDMI, DP） | 4（HDMI, DPx3） |
| M/E 路數 | 4 | 4 | 8 |
| DDR Media Players | 2 | 2 | 4 |
| Keyers | 16 | 16 | 32 |
| Live Call Connect | - | 4 | 9 |
| LiveGraphics | - | 有 | 有 |
| 進階巨集功能 | - | 有 | 有 |
| 透明通道輸出 | - | 有 | 有 |
| Neural Voice Isolation | - | 有 | 有 |
| Live Story Creator | - | 有 | 有 |
| 備援電源供應器 | - | - | 有 |
| 機架式機箱 | 2U | 2U | 3U |
Video Input
Video Input 16 x simultaneous external video inputs, supporting any combination of compatible sources in resolutions up to 4K UHD at frame rates up to 60fps (2160p 59.94)
Network Video Input
16 x IP video inputs via NDI™, resolution-independent, with support for key and fill
SDI Video Input
4 x 3G/HD/SD-SDI connections supporting video input in any combination of standard formats, resolutions, and frame rates2
1080p: 59.94, 50, 29.97, 25, 24, 23.976
1080i: 59.94, 50
720p: 59.94, 50, 29.97, 25, 24, 23.976
576i 50
480i 59.94
1Optionally supports up to 16 simultaneous 3G/HD/SD-SDI video inputs or quad-link 3G-SDI video inputs (4K UHD) via network integration with NewTek NC1 conversion modules
2Available frame rates determined by session video standard (NTSC or PAL)
PTZ
Support for up to 8 simultaneous Pan-Tilt-Zoom (PTZ) robotic cameras via serial and network protocols, including RS232, RS422 and IP, with integrated controls and preset system
Skype TX
Native support for up to 2 simultaneous Skype video call inputs via Skype TX software integration
Video Output
Configurable for up to 4 independent video mix outputs, with simultaneous delivery via IP and SDI
Network Video Output
IP video output via NDI, optionally configurable for:
- 4 x independent video mix outputs
- 1 x 4K UHD video mix output
SDI Video Output
4 x 3G/HD/SD-SDI connections, optionally configurable for:
- 4 x independent 3G/HD/SD video mix outputs
- 1 x 4K UHD video mix output via 3G-SDI quad-link grouping
Stream Output
2 x resolution-independent streaming video outputs, independently configurable, with simultaneous stream archive
Multiviewer Output
3 x multiviewer outputs supporting standard display resolutions
- 1 x DVI user interface with multiviewer
- 1 x HDMI multiviewer
- 1 x DisplayPort multiviewer
Mix/Effect Buses (M/E)
4 x M/E buses supporting video re-entry
- 1 x Mix/Effect channel per bus with support for up to 4 sources
- 4 x KEY layers per bus
- 9 x memory slots per bus
1 x PREVIZ configuration and preview bus
DSK Channels
4 x DSK channels

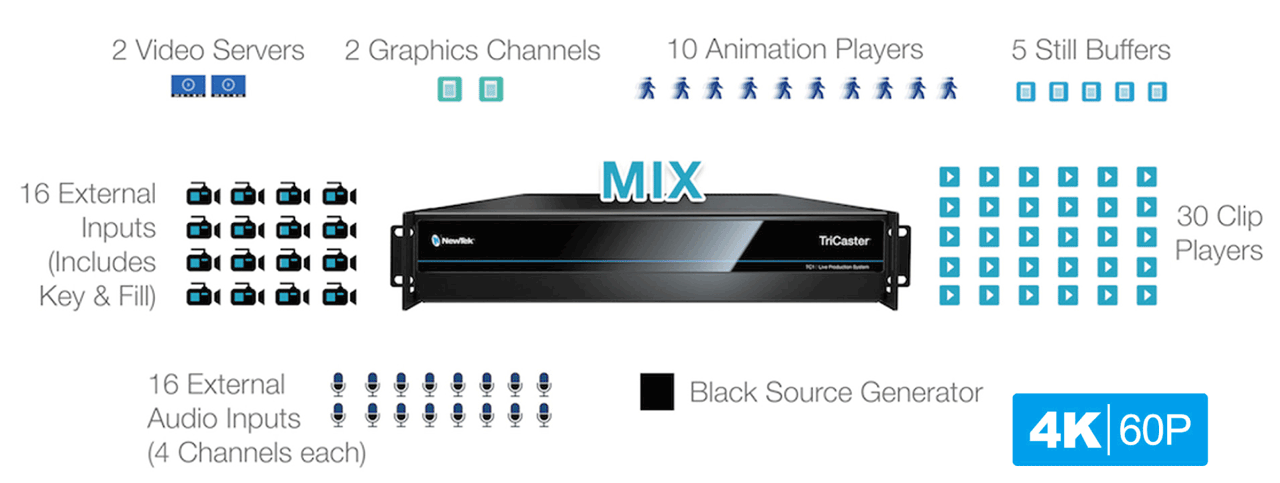

Media
5 x media players
- 2 x DDR
- 2 x GFX
- 1 x Sound
15 x media buffers
- 10 x animation buffers
- 5 x graphic buffers
30 x clip players (available for use as transitions or media depending on function)
Keyers
Integrated LiveMatte™ chroma and luma keying technology on all source channels and M/E buses
- 16 x input keyers
- 4 x media player keyers
- 4 x M/E keyers
- 1 x PREVIZ keyer
- 15 x buffer keyers
COMPs
Integrated video composition engine on the switcher and each M/E bus to create, store, and apply layer configurations and DVE-style motion sequences
- 16 x configurable COMP presets per bus
Virtual Sets
Integrated LiveSet technology with 30+ live virtual sets and box effects included
DataLink
Integrated DataLink technology enabling real-time, automated data input from internal and external sources, including webpages, spreadsheets, scoreboards, databases, RSS feeds, watch files, XML, CSV, ASCII and more
Macros
Record, store, edit and automate commands and user-configured operation sequences
- Attach to control panel buttons, keyboard shortcuts, hotspots, MIDI and X-keys buttons or GPI triggers
- Attach to internal events and state changes, including audio, media playback, tally and specific switcher actions
- Supports control via web-based interface
Recording
8 x configurable video recording channels via IsoCorder™ technology
• 8 x NDI recordings (scalable to higher number with Premium Access)
• 4 x QuickTime archival video recorders (SHQ2 quicktime codec, 4:2:2 encoding, 24-bit audio, with timecode)**
• 2 x H.264 IsoCorder™ distribution video recorders (multiple profiles)
** QuickTime Player not required for playback in common NLE applications
Storage
4TB internal media storage
• 2 x 4TB 7200 RPM, 128MB Cache, SATA 6.0Gb/s, 3.5″ Internal Hard Drive
• Capacity varies by format, resolution and file specification
• Supports recording to external storage via USB 3.0 and eSATA
• Supports shared storage integration and third-party partner solutions
Grab
Grab full-resolution, deinterlaced still images from external video sources and outputs
Export
Export video and image files to social media, FTP, local or external volumes, and network servers, with optional transcoding
Audio Mixer
Integrated multi-channel audio mixer with support for quad-channel audio, DSPs and 4x4x4 audio input routing
Local Audio Input
4 x SDI embedded
1 x Balanced XLR stereo pair (Line)
3 x Balanced 1/4” stereo pairs (Line)
Local Audio Output
4 x SDI embedded
1 x Balanced XLR stereo pair
1 x Balanced 1/4” stereo pair
1 x Stereo 1/4" (phones)
Network Audio
- Native support for network audio input and output via NDI
- Embedded audio supported for all NDI input and output video signals
- Integrated support for Dante networking protocol from Audinate
- Support for AES67 protocol via compatible WDM audio drivers
Requires Dante Virtual Soundcard license from Audinate (sold separately)
Requires third-party virtual sound card license (sold separately)
Supported Media File Formats
Import, store, and play back multimedia files, with optional transcoding, including:
- Video: AVI, DV, DVCPro, DVCProHD, FLV, F4V, H.263, H.264, MOV, MKV, MJPEG, MPEG, MP4, WMV, WebM, and more
- Image: PSD, PNG, TGA, BMP, JPEG, JPEG-XR, JPEG2000, EXR, RAW, TIF, WebP, and more
- Audio: AIFF, MP3, WAV, and more
Monitoring
Support for up to 3 multiviewer displays with configurable workspaces and viewports
Signal Monitoring
Integrated waveform and vectorscope, full field rate with digital calibration, color preview and support for ITU-R Rec. 709
Processing
Video: Floating Point YCbCr +A 4:4:4:4
Audio: Floating Point, 96 kHz
Throughput Latency
~1.0-1.5 frames
A/V Standards
- 4K UHD video conforms to SMPTE 2036 (UHDTV1 using Square Division Quad Split)
- 3G-SDI video conforms to SMPTE 424M (Level A)
- HD-SDI video conforms to SMPTE 292M
- SD video conforms to SMPTE 259M and ITU-R BT.656
- Analog audio levels conform to SMPTE RP-155
Tally
Support for hardware tally via HD15 GPI connector, network tally via NDI, and Blackmagic Design SDI tally standard
Genlock
Genlock input supporting SD (Bi-level) or HD (Tri-level) reference signals
GPI
Supports GPI signals via JLCooper Electronics eBox GPI interface
MIDI
Support for standard MIDI protocol enabling third-party device control
System Drive
120GB SSD
NIC
NIC 1 x 10 Gigabit Ethernet
1 x 1 Gigabit Ethernet
USB
• 1 x USB 3.2 Gen 2 Type-C
• 7 x USB 3.2 Gen 1 Type-A
System Physical

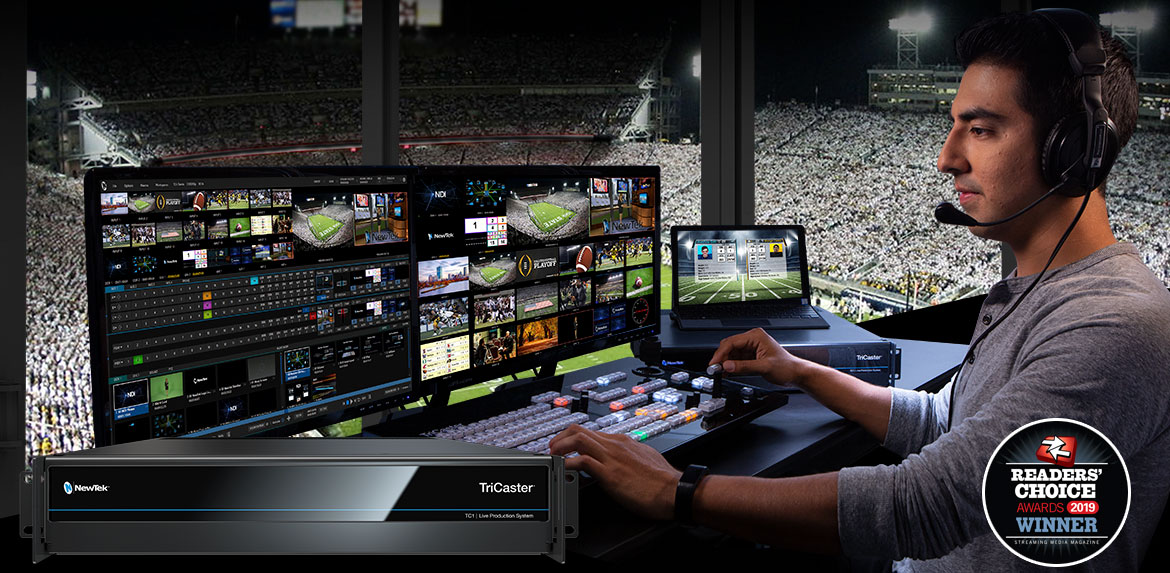

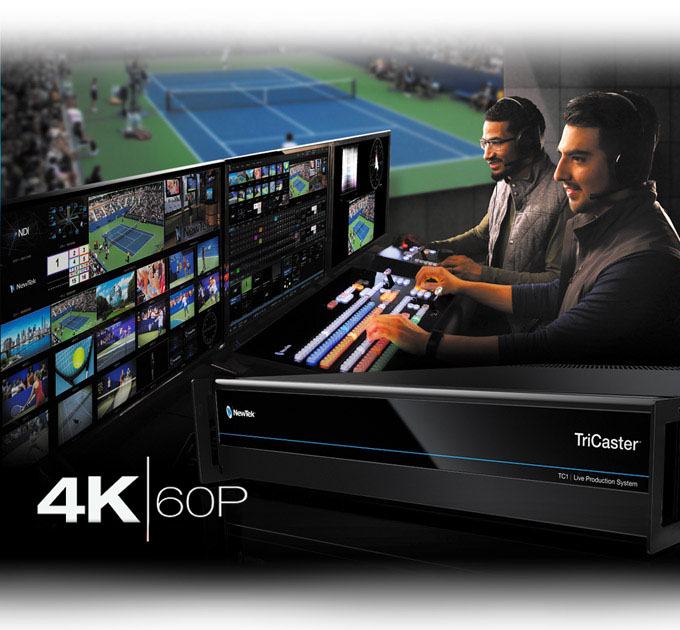

TriCaster TC1
2RU chassis with 400W PSU and multi-tiered hardware and software fail-safe
- 19.0 x 3.5 x 19.57 in (48.3 x 8.9 x 49.7 cm) with rack ears attached
TriCaster TC1 (Redundant Power Option)
3RU chassis with 500W redundant PSU and multi-tiered hardware and software fail-safe
- 19.0 x 5.25 x 19.57 in (48.3 x 13.34 x 49.7 cm) with rack ears attached
| Video Input | Video Input 16 x simultaneous external video inputs, supporting any combination of compatible sources in resolutions up to 4K UHD at frame rates up to 60fps (2160p 59.94) |
| Network Video Input | 16 x IP video inputs via NDI™, resolution-independent, with support for key and fill |
| SDI Video Input | 4 x 3G/HD/SD-SDI connections supporting video input in any combination of standard formats, resolutions, and frame rates2 2Available frame rates determined by session video standard (NTSC or PAL) |
| PTZ | Support for up to 8 simultaneous Pan-Tilt-Zoom (PTZ) robotic cameras via serial and network protocols, including RS232, RS422 and IP, with integrated controls and preset system |
| Skype TX | Native support for up to 2 simultaneous Skype video call inputs via Skype TX software integration |
| Video Output | Configurable for up to 4 independent video mix outputs, with simultaneous delivery via IP and SDI |
| Network Video Output | IP video output via NDI, optionally configurable for: - 4 x independent video mix outputs - 1 x 4K UHD video mix output |
| SDI Video Output | 4 x 3G/HD/SD-SDI connections, optionally configurable for: - 4 x independent 3G/HD/SD video mix outputs - 1 x 4K UHD video mix output via 3G-SDI quad-link grouping |
| Stream Output | 2 x resolution-independent streaming video outputs, independently configurable, with simultaneous stream archive |
| Multiviewer Output | 3 x multiviewer outputs supporting standard display resolutions |
| Mix/Effect Buses (M/E) | 4 x M/E buses supporting video re-entry |
| DSK Channels | 4 x DSK channels |
| Media | 5 x media players - 2 x DDR - 2 x GFX - 1 x Sound 15 x media buffers - 10 x animation buffers - 5 x graphic buffers 30 x clip players (available for use as transitions or media depending on function) |
| Keyers | Integrated LiveMatte™ chroma and luma keying technology on all source channels and M/E buses - 16 x input keyers - 4 x media player keyers - 4 x M/E keyers - 1 x PREVIZ keyer - 15 x buffer keyers |
| COMPs | Integrated video composition engine on the switcher and each M/E bus to create, store, and apply layer configurations and DVE-style motion sequences - 16 x configurable COMP presets per bus |
| Virtual Sets | Integrated LiveSet technology with 30+ live virtual sets and box effects included |
| DataLink | Integrated DataLink technology enabling real-time, automated data input from internal and external sources, including webpages, spreadsheets, scoreboards, databases, RSS feeds, watch files, XML, CSV, ASCII and more |
| Macros | Record, store, edit and automate commands and user-configured operation sequences - Attach to control panel buttons, keyboard shortcuts, hotspots, MIDI and X-keys buttons or GPI triggers - Attach to internal events and state changes, including audio, media playback, tally and specific switcher actions - Supports control via web-based interface |
| Recording |
8 x configurable video recording channels via IsoCorder™ technology • 8 x NDI recordings (scalable to higher number with Premium Access) • 4 x QuickTime archival video recorders (SHQ2 quicktime codec, 4:2:2 encoding, 24-bit audio, with timecode)** • 2 x H.264 IsoCorder™ distribution video recorders (multiple profiles) ** QuickTime Player not required for playback in common NLE applications |
| Storage |
4TB internal media storage • 2 x 4TB 7200 RPM, 128MB Cache, SATA 6.0Gb/s, 3.5″ Internal Hard Drive • Capacity varies by format, resolution and file specification • Supports recording to external storage via USB 3.0 and eSATA • Supports shared storage integration and third-party partner solutions |
| Grab | Grab full-resolution, deinterlaced still images from external video sources and outputs |
| Export | Export video and image files to social media, FTP, local or external volumes, and network servers, with optional transcoding |
| Audio Mixer | Integrated multi-channel audio mixer with support for quad-channel audio, DSPs and 4x4x4 audio input routing |
| Local Audio Input | 4 x SDI embedded 1 x Balanced XLR stereo pair (Line) 3 x Balanced 1/4” stereo pairs (Line) |
| Local Audio Output | 4 x SDI embedded 1 x Balanced XLR stereo pair 1 x Balanced 1/4” stereo pair 1 x Stereo 1/4" (phones) |
| Network Audio | - Native support for network audio input and output via NDI - Embedded audio supported for all NDI input and output video signals - Integrated support for Dante networking protocol from Audinate - Support for AES67 protocol via compatible WDM audio drivers Requires Dante Virtual Soundcard license from Audinate (sold separately) Requires third-party virtual sound card license (sold separately) |
| Supported Media File Formats | Import, store, and play back multimedia files, with optional transcoding, including: - Video: AVI, DV, DVCPro, DVCProHD, FLV, F4V, H.263, H.264, MOV, MKV, MJPEG, MPEG, MP4, WMV, WebM, and more - Image: PSD, PNG, TGA, BMP, JPEG, JPEG-XR, JPEG2000, EXR, RAW, TIF, WebP, and more - Audio: AIFF, MP3, WAV, and more |
| Monitoring | Support for up to 3 multiviewer displays with configurable workspaces and viewports
|
| Signal Monitoring | Integrated waveform and vectorscope, full field rate with digital calibration, color preview and support for ITU-R Rec. 709 |
| Processing | Video: Floating Point YCbCr +A 4:4:4:4 Audio: Floating Point, 96 kHz |
| Throughput Latency | ~1.0-1.5 frames |
| A/V Standards | - 4K UHD video conforms to SMPTE 2036 (UHDTV1 using Square Division Quad Split) - 3G-SDI video conforms to SMPTE 424M (Level A) - HD-SDI video conforms to SMPTE 292M - SD video conforms to SMPTE 259M and ITU-R BT.656 - Analog audio levels conform to SMPTE RP-155 |
| Tally | Support for hardware tally via HD15 GPI connector, network tally via NDI, and Blackmagic Design SDI tally standard |
| Genlock | Genlock input supporting SD (Bi-level) or HD (Tri-level) reference signals |
| GPI | Supports GPI signals via JLCooper Electronics eBox GPI interface |
| MIDI | Support for standard MIDI protocol enabling third-party device control |
| System Drive | 120GB SSD |
| NIC |
NIC 1 x 10 Gigabit Ethernet 1 x 1 Gigabit Ethernet |
| USB |
• 1 x USB 3.2 Gen 2 Type-C • 7 x USB 3.2 Gen 1 Type-A |
| System Physical | TriCaster TC1
TriCaster TC1 (Redundant Power Option) |
輸入輸出模組（選購）
NC2 I/O
可擴充8 組 NDI I/O，支援 3G/HD/SD NDI 與 SMPTE ST 2110。
專屬控盤（選購）
4-Stripe Control Panel
● 直覺的操作界面
● 支援網路 IP 技術多引擎控制
● 獨立式分區控制能支援多線操作
● T型搖桿與亮燈動態LCD顯示標籤
● 提供專業級即時視訊精確操作
● 兼具一流的工藝，最佳性能，人體工程學
● 107.7 x 54.0 x 15.6 cm
專屬控盤（選購）
2-Stripe Control Panel
● 直覺的操作界面
● 支援網路 IP 技術多引擎控制
● 獨立式分區控制能支援多線操作
● T型搖桿與亮燈動態LCD顯示標籤
● 提供專業級即時視訊精確操作
● 兼具一流的工藝，最佳性能，人體工程學
● 90.7 x 30.4 x 12.7 cm
TriCaster Flex 專屬控盤（選購）

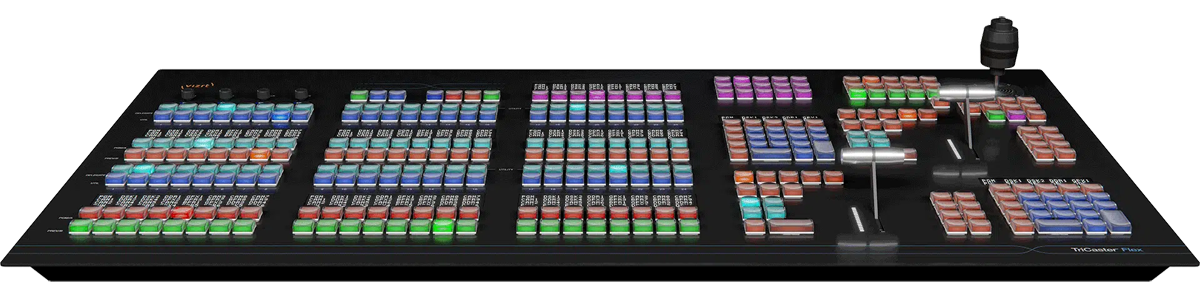

TriCaster Flex Dual Control Panel
TriCaster Flex Dual Control Panel
● 具有 24 個交叉點與 2 條獨立控制區域。控制燈鍵顏色與 UI 相同，能快速進行各種製播操作
● 提供 4 行 LCD 顯示匯流排與媒體播放器狀態，與 2 行 LCD 顯示 10 鍵動態選單狀態與操作資訊
● 每條控制區的具備使用者自定義功能，支援表列與通用控制
● 全尺寸三向操作搖桿具有定位和 PTZ 控制功能
● 音訊控制鍵，可用於聲音輸出 （1 與 2）、Talk Back 和耳機輸出
● 動態 10 鍵選單系統支援每條控制區
● 支援媒體播放器和巨集指令控制
● 具備串流、擷取與重播多工操作
● 內建 T 形桿漸變轉換控制
● 93.06 x 46.27 x 8.2 cm
TriCaster Flex 專屬控盤（選購）
TriCaster Flex Control Panel
● 透過 NDI 網路控制網路上的視訊交換器
● 直接在單一控播盤上，控制音訊和視訊、PTZ 控制和對講機
● 借助音訊 I/O，可立即擴展任何 TriCaster 內建的 I/O，讓更多外部源直接從面板進入 NDI 製作系統
● 實用的 RGB 全彩按鍵燈效、T 型搖桿與 LCD 智慧動態提示
● 精確控制專業現場即時視訊的操作處理
● 實現最佳性能、人體工學與獨具風格的完美工藝
● 63.5 x 23.1 x 9.6cm
