AJA HDR Image Analyzer 12G
高動態範圍影像分析儀
Multi-Channel HDR Waveform, Histogram, and Vectorscope Monitoring

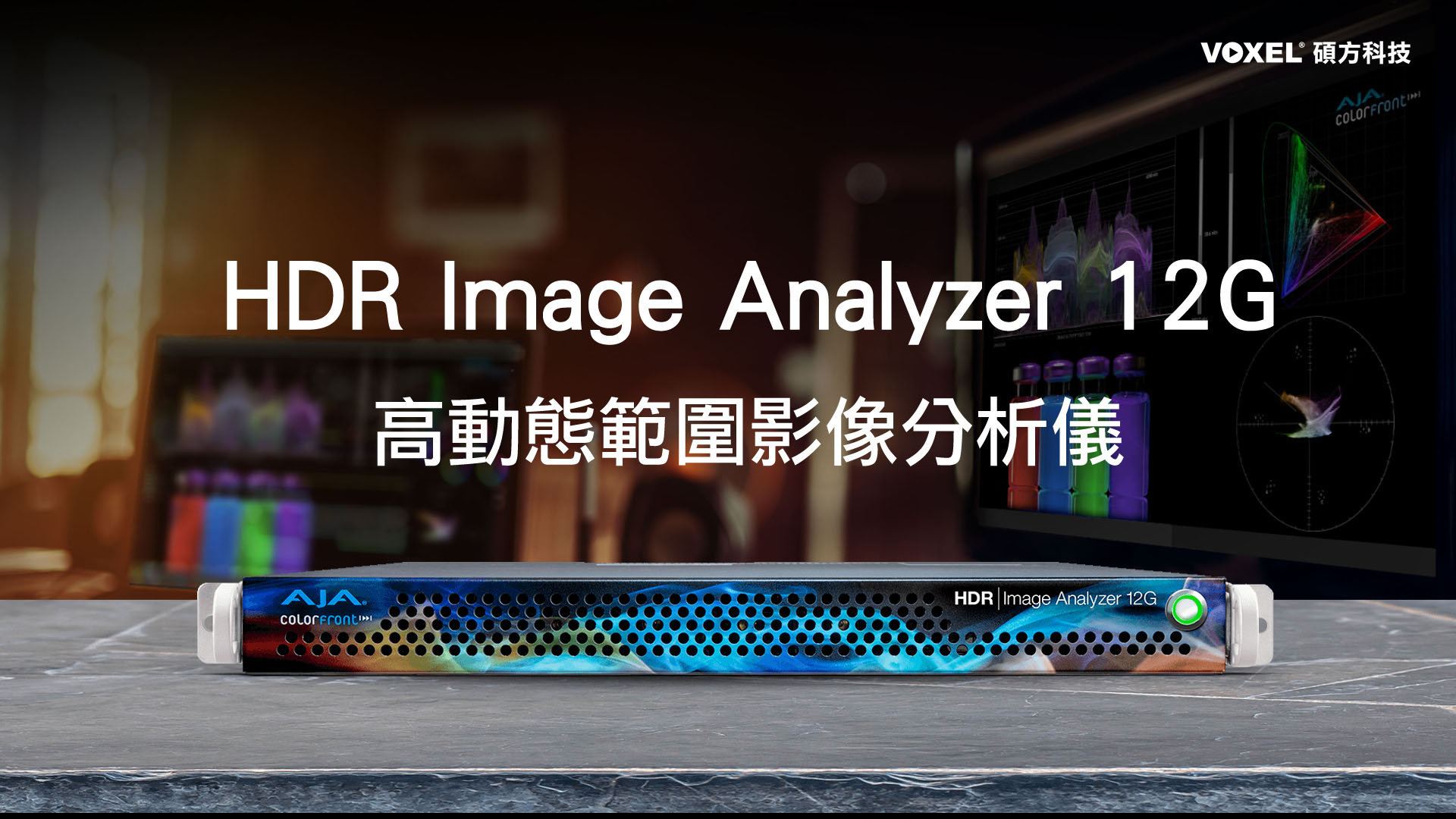

HDR Image Analyzer 12G
高動態範圍影像分析儀



AJA HDR Image Analyzer 12G 運用 12G-SDI 和 NDI 連線，提供 4X 4K/UltraHD 訊號分析工具。 支援 HLG、PQ、Rec.2020、Rec.709 及原生攝影機 Log 色彩空間 - 來自 8K/UltraHD2/4K/UltraHD/2K/HD 內容的強大、即時、1RU 裝置。
AJA HDR Image Analyzer 12G 高動態範圍影像分析儀是 AJA 與 Colorfront 合作開發， 支援從攝影機 Log 格式到 SDR (Rec. 709)、PQ (ST 2084 )和 HLG 的大量輸入，可提供 BT.2020 的廣色域(WCG)支援、傳統的BT.709和P3， 支援 Dolby Vision 動態元資料檢查和分析，以應用於進階的HDR母帶處理和QC應用。
AJA 專業技術可確保高可靠性與效能，提供 4 組 12G-SDI 輸入、雙 10 GigE 與 DisplayPort 連接。 1RU 外型專為需要高效能色彩分析的場合而設計，能在各種環境中發揮優勢，為您提供一致且可預測的 HDR 製作與母帶製作所需的信心。



HDR Image Analyzer 12G 產品特色

• HDR 波形、直方圖與向量監控表
• 透過 4 組 12G-SDI 輸入，可同時分析最多 4 組 4K/UltraHD HDR/WCG 的多頻道訊號
• 8K/UltraHD2 HDR/WCG 的單通道訊號分析
• 混合搭配 SDI 與 NDI 訊號監控與分析
• UltraHD UI 可顯示高解析度畫面，包括透過整合式 DisplayPort 支援具備 HDR 功能顯示器的 PQ
• 可設定的佈局讓您可以在需要的視窗中放置所需的工具
• 支援顯示器參考 SDR (Rec.709)、HDR ST 2084/PQ 及 HLG 分析
• 支援場景參考 ARRI、Canon、Panasonic、RED 及 Sony 攝影機色彩空間
• Dolby Vision 動態元資料檢查與呈現
• 支援精確的 CIE 圖形、向量鏡、波形與直方圖
• False color mode 色差模式可輕鬆找出色域偏離/亮度偏離的畫素
• NIT 等級與音訊相位量測
• 線性模式可將感興趣的區域聚焦在單一水平或垂直線上
• 檔案錯誤記錄具有時間碼
• 支援 Scope LUT 將 3D LUT 套用至分析訊號
• 顯示器 LUT 支援 3D LUT 應用於監視顯示器

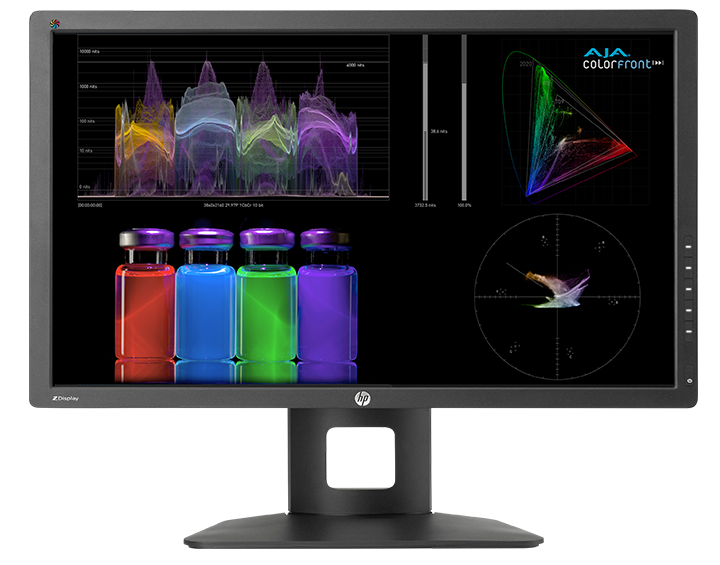

監控與分析

專業影音 HDR 製作需要一個可靠、可預測的工具來監控和分析製作過程中的所有步驟， 確保您的藝術願景從攝影機到最終用戶的最終顯示都得到遵循。 AJA HDR Image Analyzer 12G 可確保您在擷取、傳送和傳輸 HDR/SDR 素材時，完全掌控您的技術選擇。 HDR Image Analyzer 12G 提供了強大的監控和分析功能，用於

• 現場製作 Live Production
• DIT 數位影像技術 DIT (Digital Image Technician) Pipelines
• 廣播監控 Broadcast Monitoring
• 後期製作 Postproduction
• QC 品質控制 Quality Control
• 最終 HDR 母版製作 Final HDR Mastering

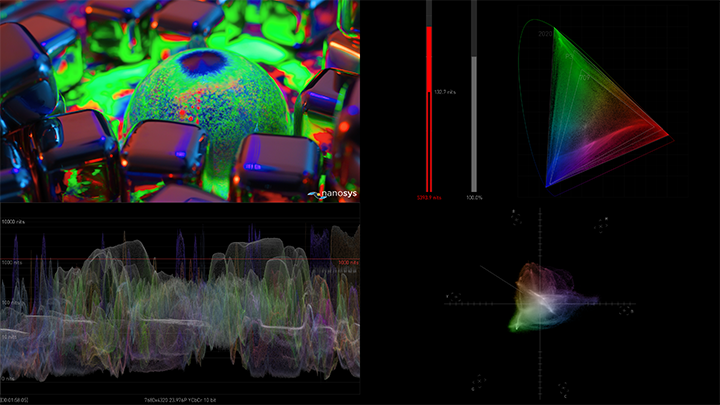

8K/UltraHD2 分析

HDR Image Analyzer 12G 具有必要的連接能力，可支援先進的 8K/UltraHD2 HDR/WCG 和 SDR 生產監控與分析工作流程，包括 VPID 分析功能。 8K/UltraHD2 工作流程越來越多，在開始使用 HDR Image Analyzer 12G 之前，先驗證 8K/UltraHD2 VPID，以確保您的工作流程第一次就能正確設定。 這款功能強大的分析儀提供與所有其他視訊格式相同的高品質與精準度分析工具，是一項明智的投資，不僅能滿足現今的需求，還能確保您為未來做好準備。

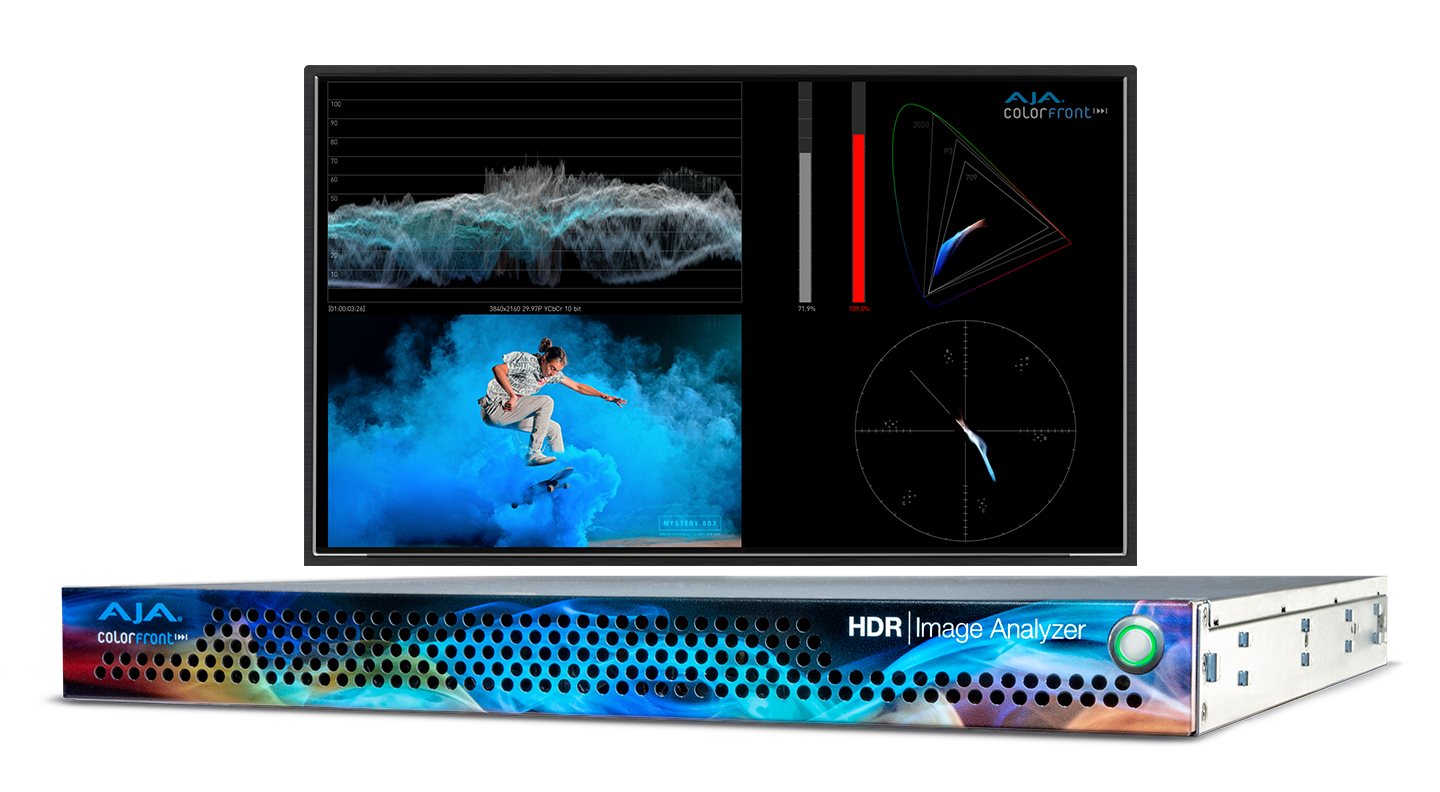

HDR Image Analyzer 12G

HDR Image Analyzer 整合 AJA 專業的視訊 I/O 與 Colorfront HDR 分析工具，適用於 4K/UltraHD PQ / HLG 製作流程
擁有強大的 4K / UltraHD / 2K / HD 即時 HDR 監控分析功能









HDR Image Analyzer 特色

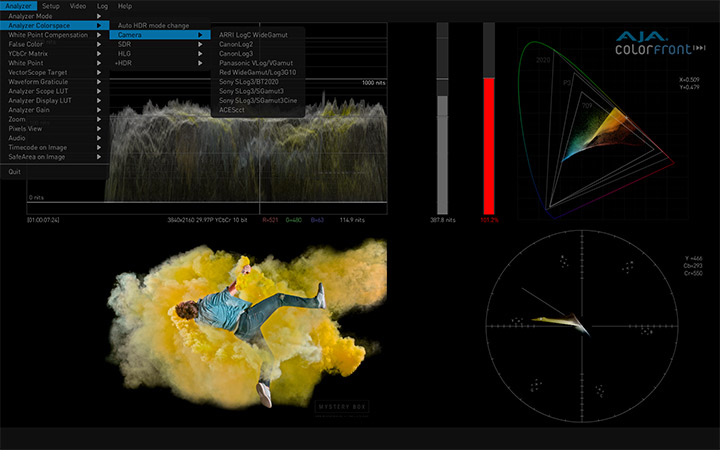

Camera Support
■ ARRI
■ Canon
■ Panasonic
■ RED
■ Sony



Color Gamuts 色彩標準
■ BT.2020
■ BT.709



Dynamic Range Inputs 動態範圍
■ SDR (REC 709)
■ PQ (ST 2084)
■ HLG

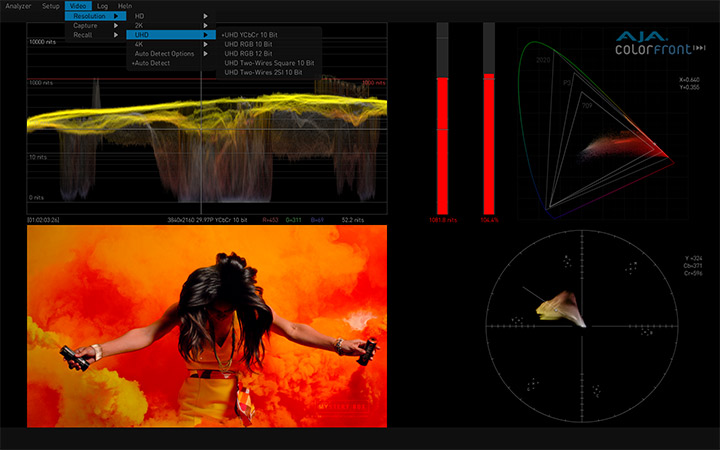

Video I/O 視訊
■ 4x 3G-SDI I/O up to 4K/UltraHD 60P
■ SDI Auto Signal Detection
■ DisplayPort for UI, up to UltraHD 60p

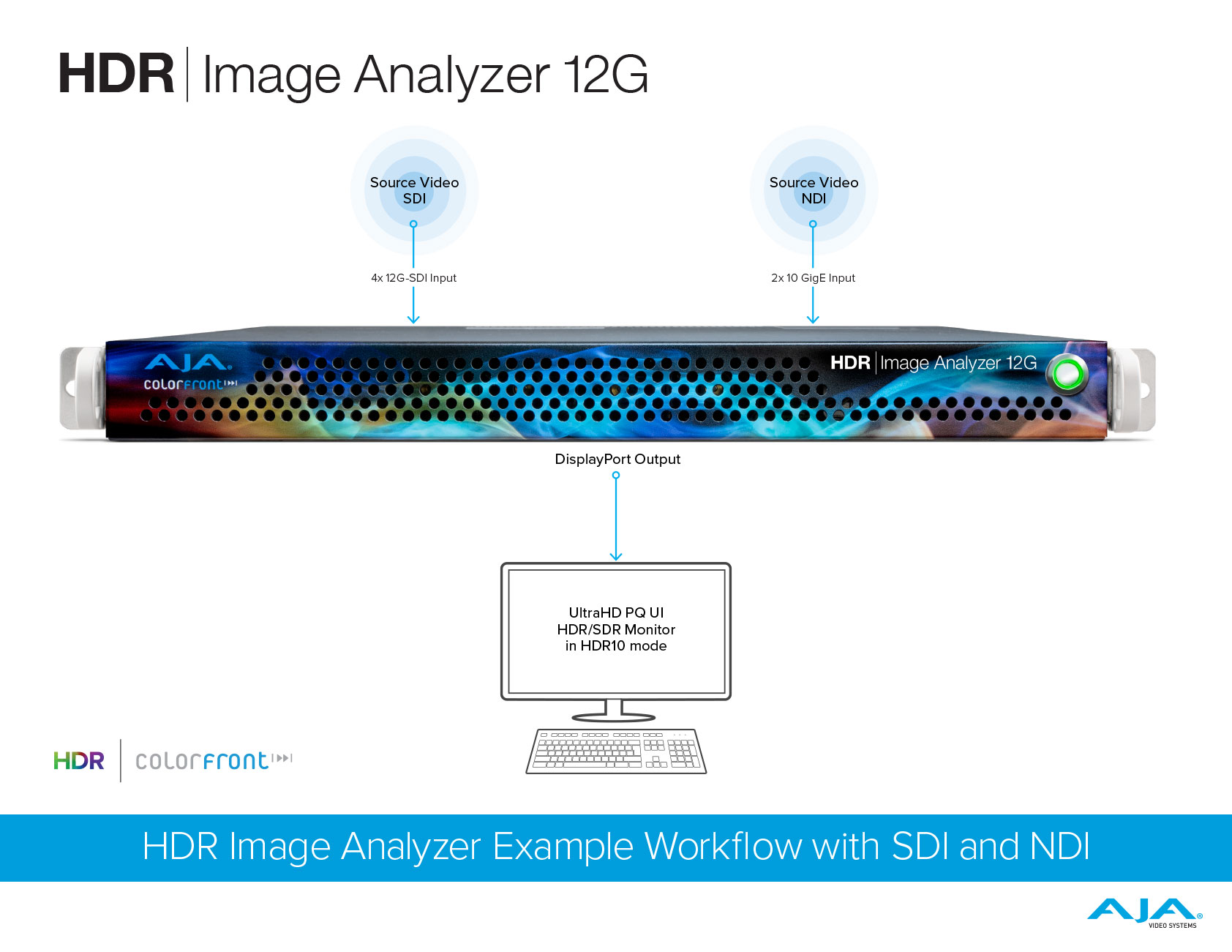

HDR Image Analyzer 12G 製作流程
