專業 IP 影音製作應用解決方案

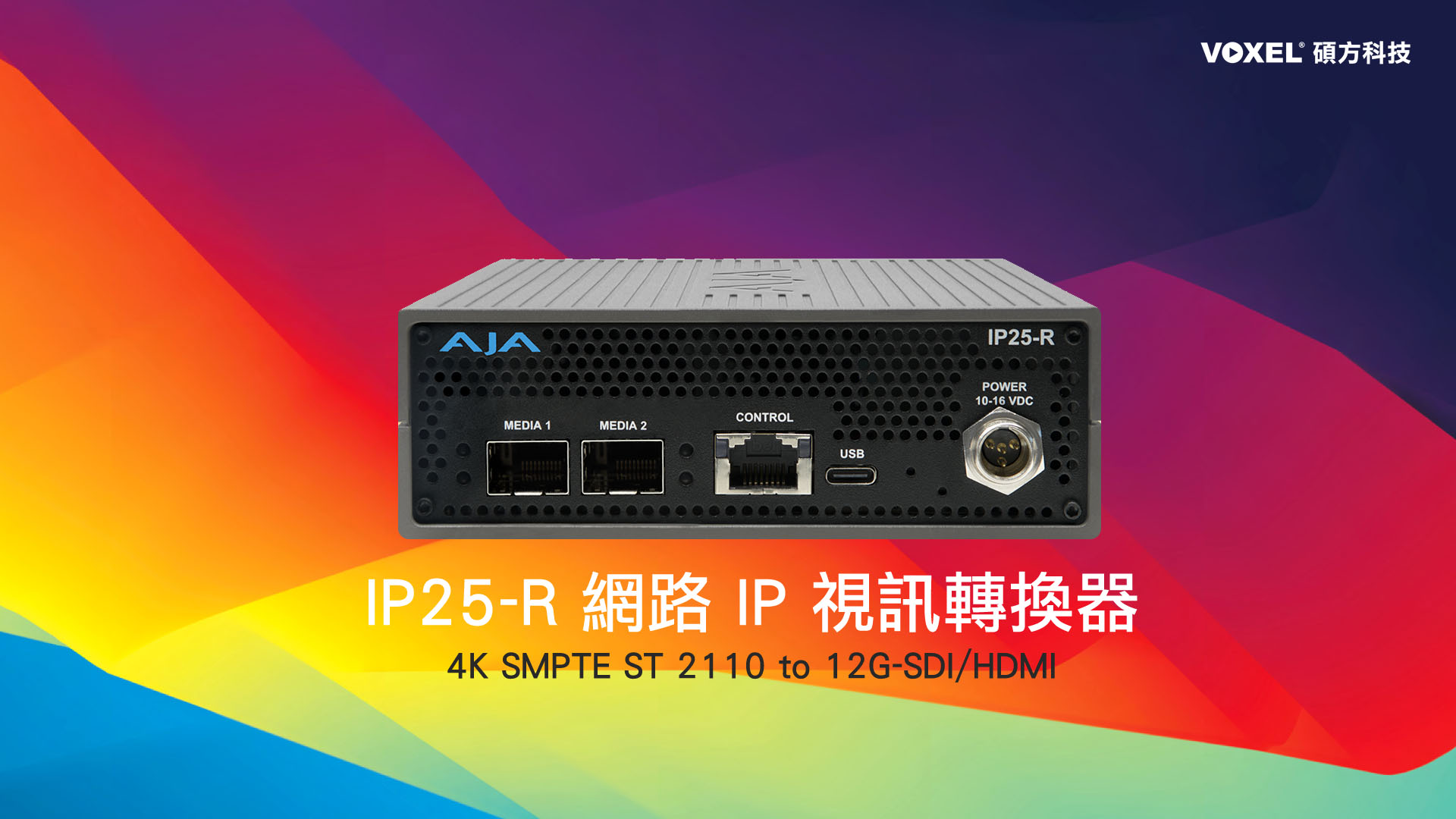

AJA IP25-R
IP 視訊轉換器
High Performance 4K SMPTE ST 2110 to 12G-SDI/HDMI Converter

AJA IP25-R

AJA IP25-R 是新一代 IP 視訊轉換器，可連接 SMPTE ST 2110 IP 視訊網路與 SDI/HDMI。 IP25-R 專業 IP 轉換器針對專業廣播、 製作和現場活動工作流程而設計，提供雙 10/25 GigE 網路連接埠、4 個 12G-SDI BNC 輸出和 2 個 HDMI 2.0 輸出，以超低延遲提供 4K DCI (4096x2160p60)視訊。 IP25-R 非常適合 IP 製作環境，能提供符合 SMPTE 標準的轉換功能，是整合 SDI 與 IP 設備的理想選擇，能夠以精確 ST 2110 同歩視訊、音訊與參考資訊， 透過 SDI 和 HDMI 輸出，實現可靠的監控、播放與路由功能。

AJA IP25-R 支援 ST 2022-7 標準，可確保 IP 網路訊號傳輸不間斷。讓 IP25-R 成為網路中心 (NOC)、轉播車和遠端製作、 現場活動監控、體育場館和場館內音視訊系統以及廣播控制室等關鍵應用最佳選擇。 透過直覺的網頁瀏覽器介面設定 IP25-R，可選擇透過媒體網路進行控制，或透過 RJ45 1 GigE 連接埠進行控制人簡化 IP 基礎架構的部署。 無論您是升級廣播基礎架構，還是在現場部署網路 IP 監控，IP25-R 都能提供可靠，符合 ST 2110 的解決方案，實現 IP 網路的視訊轉換。 適合 IP 網路工作流程轉型，同時保持 SDI/HDMI 相容性的單位。

產品特色

堅固耐用、便攜機架式設計，具有無與倫比的靈活性！

IP25-R 採用耐用的鋁製外殼，便攜機架式設計，非常適合「隨身攜帶」和機架安裝。1RU 機架最多可並排安裝三台設備，適合空間受限的環境。配合 3RU DRM2-Plus 機架式框架，最多可為六台 IP25-R 提供備援電源！

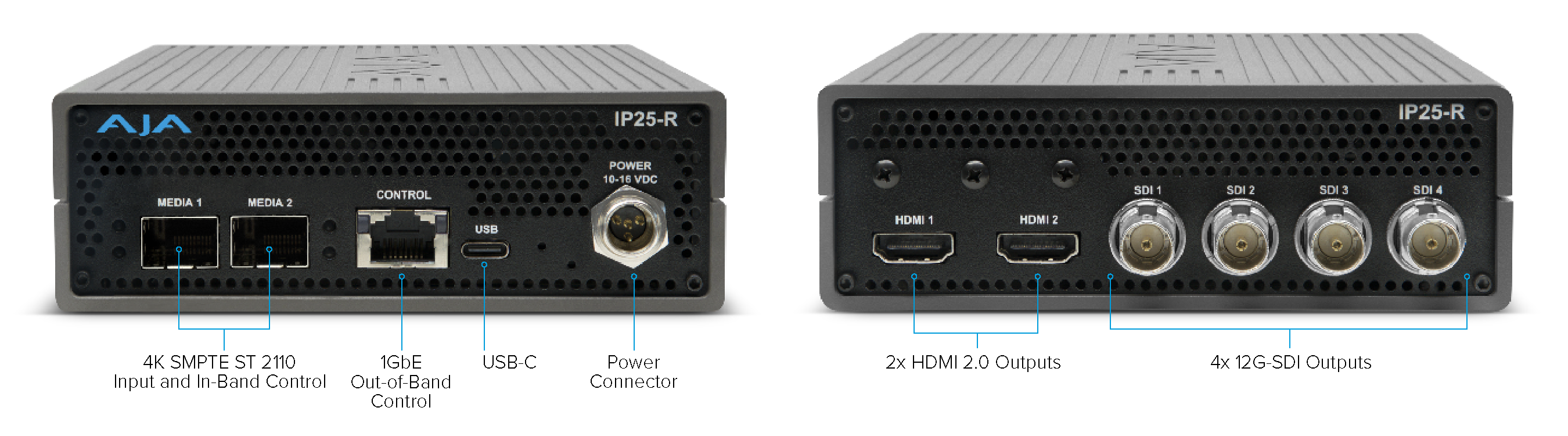

前置 USB-C 連接埠支援 AJA eMini-Setup 應用程式進行快速設置網路配置、多播設定、內部路由和特定輸出功能。支援透過 WebUI 進行操作。 IP25-R 採用主動式前後冷卻設計，確保在嚴苛的廣播和製作環境中提供可靠的長期效能。

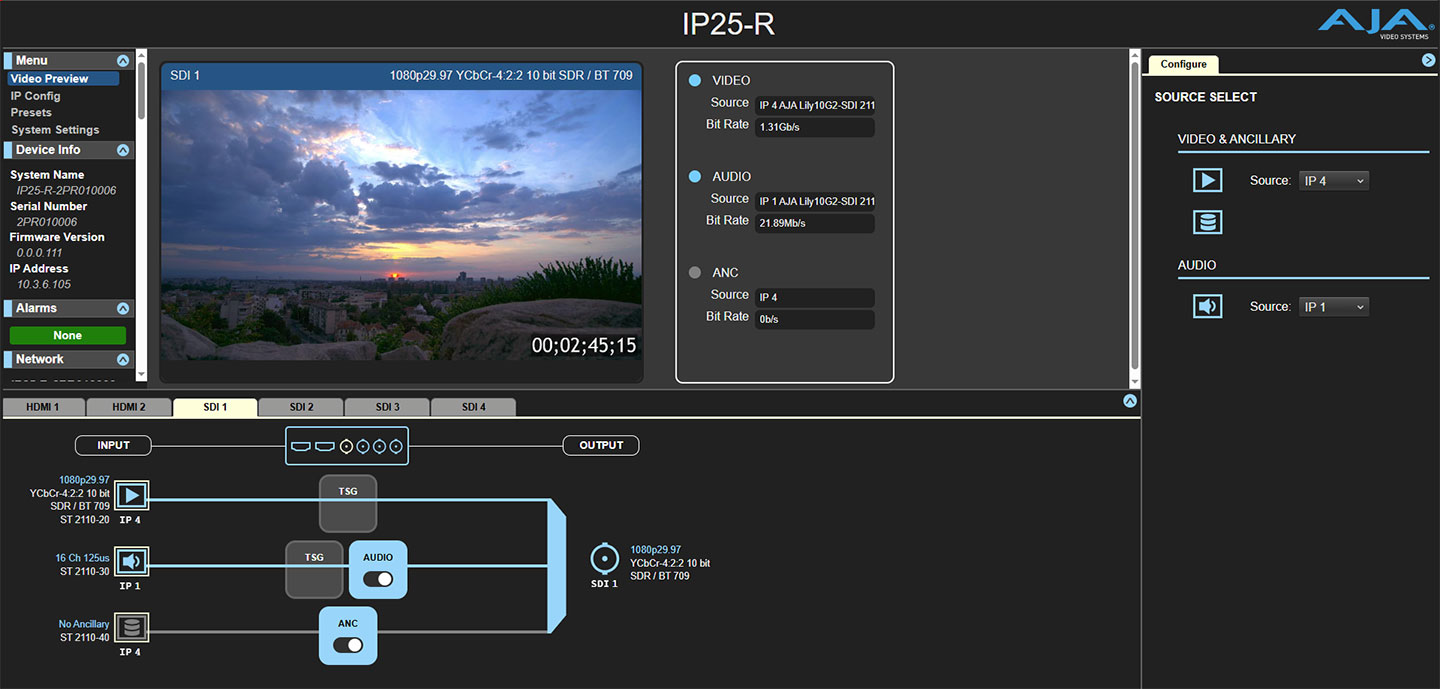

使用者友善介面 WebUI

IP25-R 內建 Web 使用者友善的基於瀏覽器的介面 (WebUI)，方便設定和控制。可透過直覺的 WebUI，使用者可以快速設定 IP 參數、管理 PTP 同步、配置外部控制選項以及監控輸出的影片。 支援靈活的訊號路由，使用者可以將四個 ST 2110 RX 輸入中的任一個分配到特定的 SDI 或 HDMI 輸出。此外，使用者還可以微調 HDR 元資料和比色法設置，並在內部複製輸出路由，這使得 IP25-R 成為 IP 到基帶監控和訊號管理的強大工具。

HDR 支援

高動態範圍 (HDR) 訊號能夠提供更豐富的色彩、更明亮的高光和更深邃的黑色，顯著提升影像品質。這能夠呈現更生動逼真的視覺效果，讓您的觀眾獲得更好的內容體驗。

AJA IP25-R 視訊製作流程架構圖

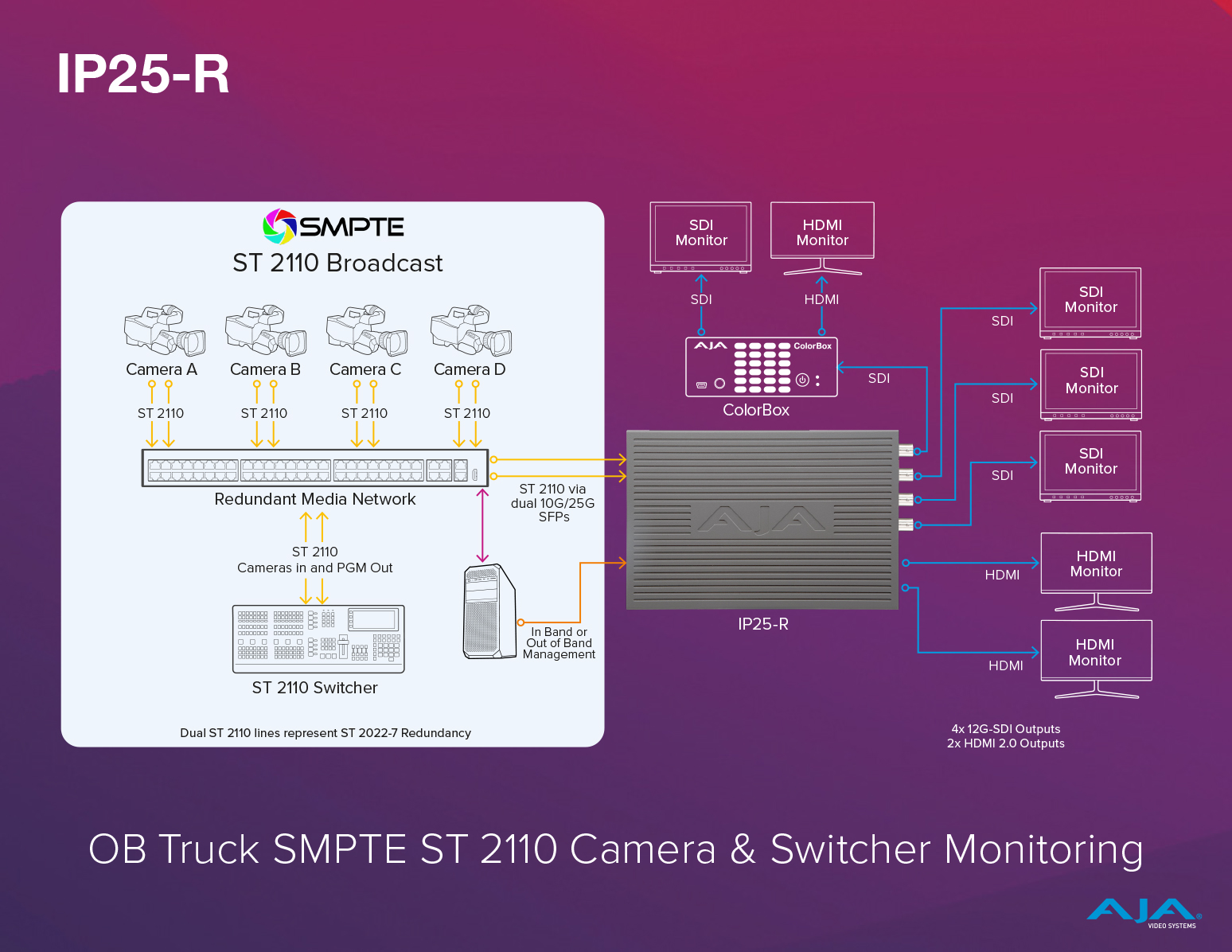

OB Truck SMPTE ST 2110 Camera and Switcher Monitoring Solution

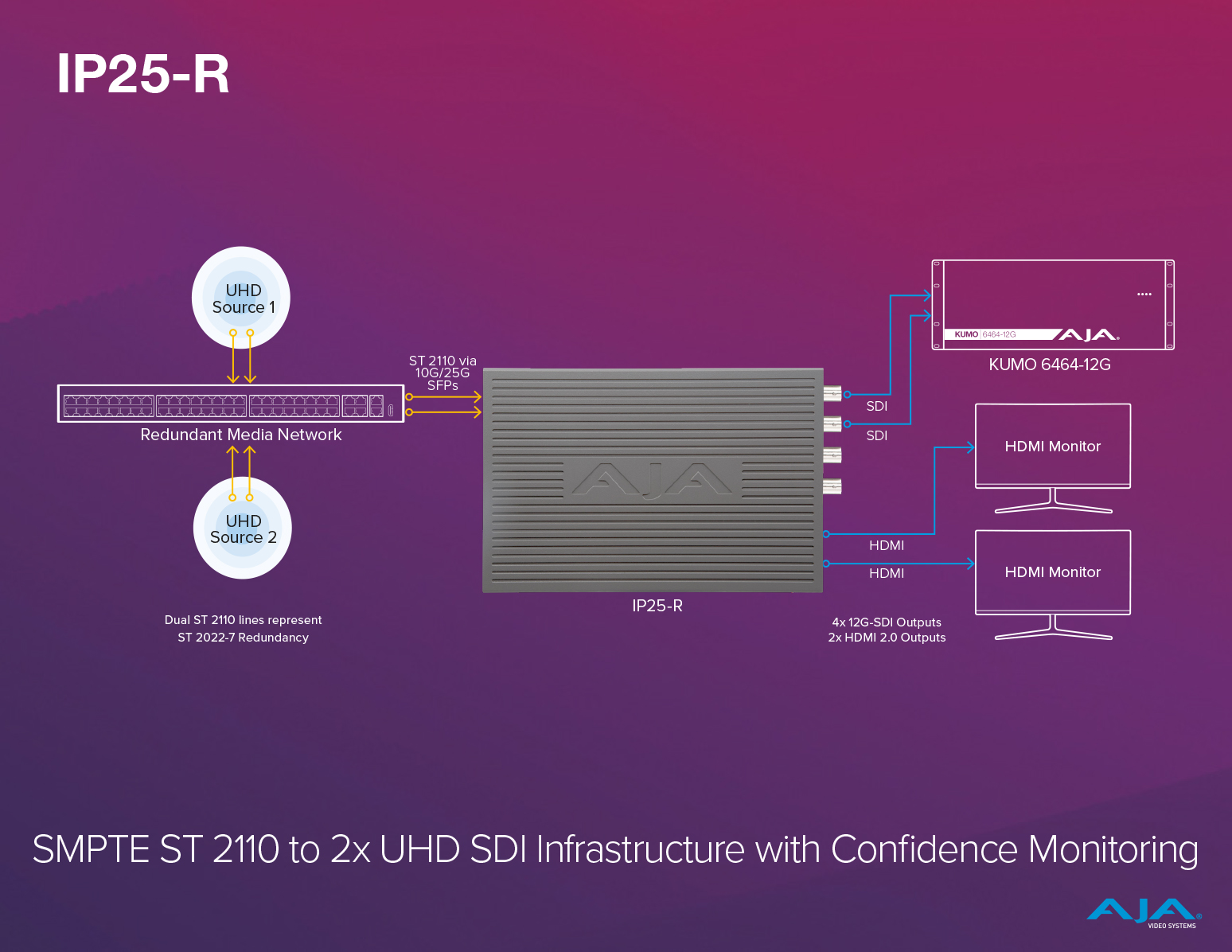

SMPTE ST 2110 to UHD SDI Incorporating HDMI Confidence Monitoring

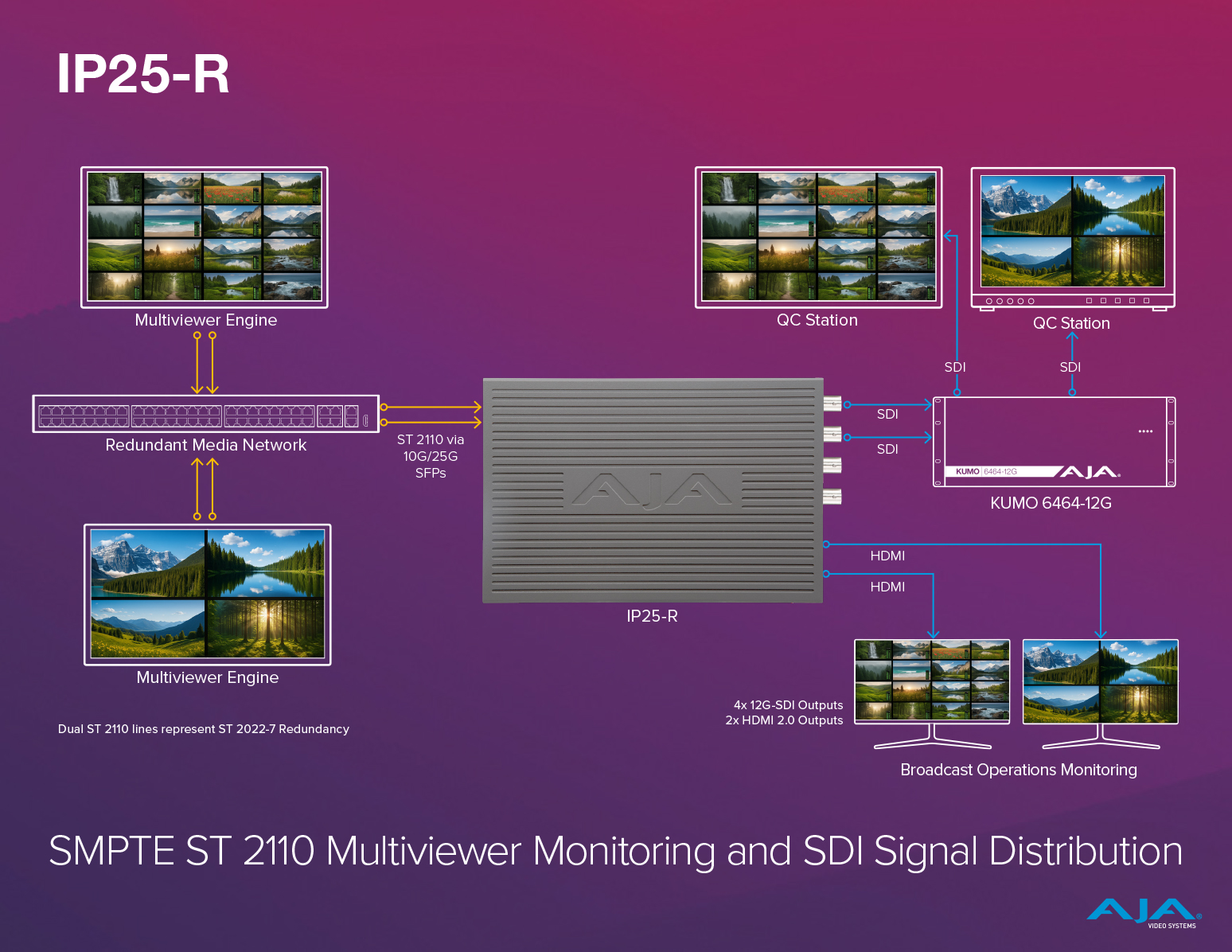

SMPTE ST 2110 Multi-Viewer Monitoring and SDI Signal Distribution

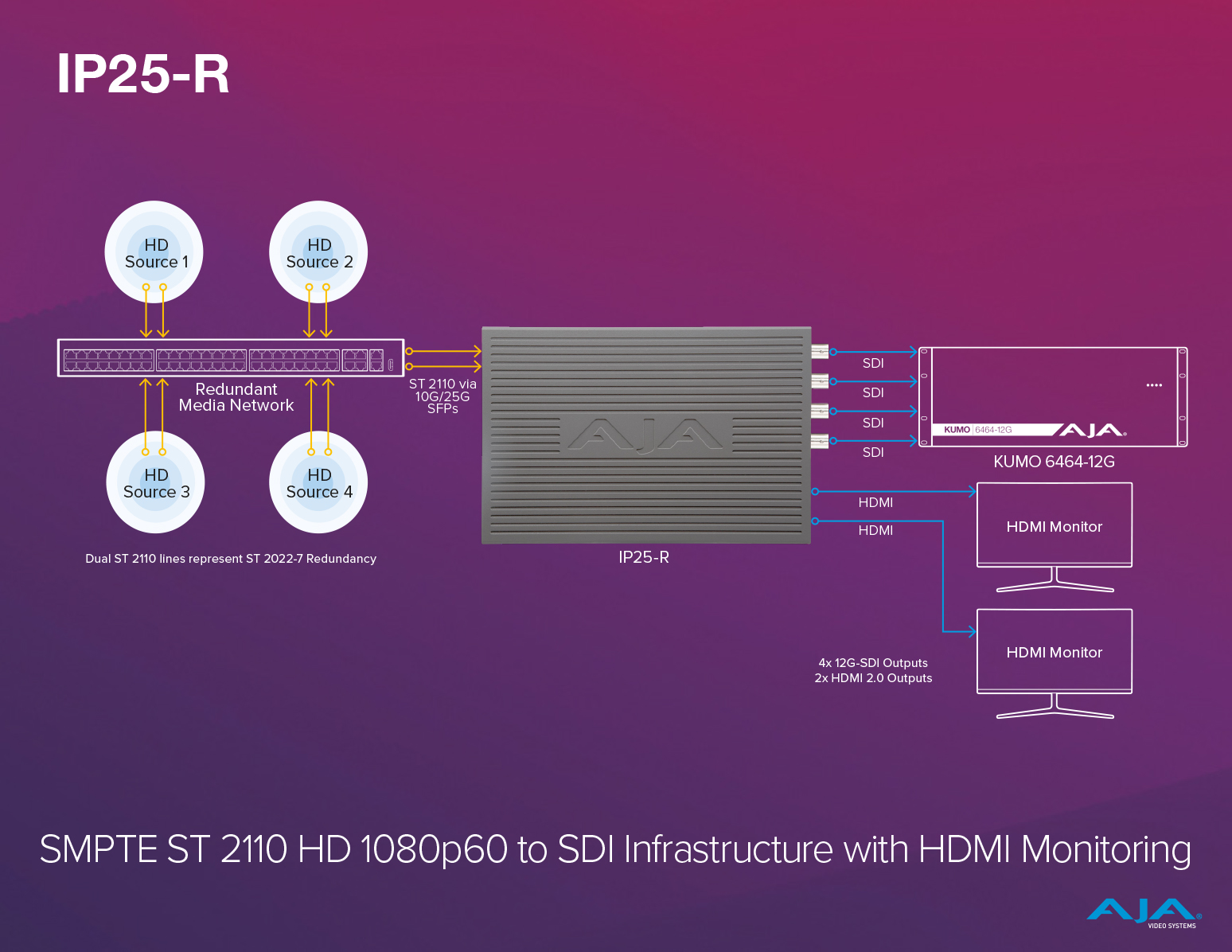

SMPTE ST 2110 HD 1080p60 to SDI with HDMI Monitoring



產品規格

📹AJA IP25-R IP 視訊轉換器

AJA IP25-R
Video Formats
  • (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (UHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920x1080i 50, 59.94, 60
  • (HD) 1280x720P 50, 59.94, 60
Media Transport Interfaces (In-Band)
  • Uncompressed media (SMPTE ST 2110-20, 30, 40)
  • PTP
  • Configuration & Control
  • 2x SFP28 Cages (redundant only), SFPs not included
  • Supports 10 GigE and 25 GigE SFPs
RJ-45 1 GigE Interface (Out-Of-Band)
  • Configuration & Control
Input Uncompressed IP
  • SMPTE ST 2110-20 Video
    • YCbCr 4:2:2 10-bit
    • 4-stream input*
    • Rx support for Narrow and Wide Senders
    • RX support for Class-A, B, C, D SMPTE ST 2022-7 redundancy
  • SMPTE ST 2110-30 Audio
    • 4-stream input
    • Up to 16-channel audio per stream, 24-bit per channel, 48 kHz synchronous
    • 1ms and 125us timing
  • SMPTE ST 2110-40 Ancillary
    • 4-stream input



*Format dependent
SMPTE ST 2110-30 Audio Output
  • 4x stream output
  • Up to 16-channel audio per stream, 24-bit per channel, 48 kHz synchronous
  • 1ms and 125us timing
Video Output Digital
  • 4x 12G-SDI BNC connectors, (ST-292/424/2081/2082)
    • HDR aware with pass-through and configuration for Colorimetry and Transfer Characteristic
    • YCbCr 4:2:2
    • 10-bit
    • 4k/UHD/HD
  • 2x HDMI Standard Type A connector
    • HDMI v2.0b
    • HDR aware with infoframe pass-through and configuration for Colorimetry and Transfer Characteristic
    • YCbCr 4:2:2 10-bit
    • RGB 4:4:4 8-bit
    • 4k/UHD/HD
SDR / HDR
  • SDP file support for SDR/HDR Transfer Characteristics, Colorimetry, and Luminance
Audio Output Digital SDI embedded audio, 24-bit, 16-channel
HDMI embedded audio, 24-bit, 8-channel
IP Clock
  • PTP support compliant with PTP PTPv2, PTPv3 / IEEE 1588-2008
  • SMPTE ST 2059-1 compliant
User Interface
  • 1x RJ-45 1 GigE Ethernet
    • Web and REST clients supported for remote network setup and configuration
  • 1x USB-C port for initial Static IP configuration using AJA eMini-Setup
  • Web and REST configuration is also supported in-band over media ports
Size (w x d x h)
  • 5.0" x 8.09" x 1.65" (127 x 205.49 x 41.81 mm)
Weight
  • 1.92 lbs (.87 kg)
Power Enclosure: 10-18VDC regulated, 4-pin mini-XLR, 16W typical 3G-SDI, 21W typical 12G-SDI, 25W max
AC Adapter included: 100-240VAC, 50/60 Hz, universal input, 60W
Environment
  • Safe Operating Temperature Range: 0 to 40 C (32 to 104 F)
  • Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F)
  • Operating Relative Humidity: 10-90% noncondensing
  • Operating Altitude: <3,000 meters (<10,000 feet)



關鍵字 : #tricaster. #aja..#aja bridge live.#ip25-r

*本產品將持續創新，規格可能會有變動，當產品設計／規格變動，恕不另行通知。
