AJA Mini-Converters
UDC
迷你轉換器
Up/Down/Cross-Converter

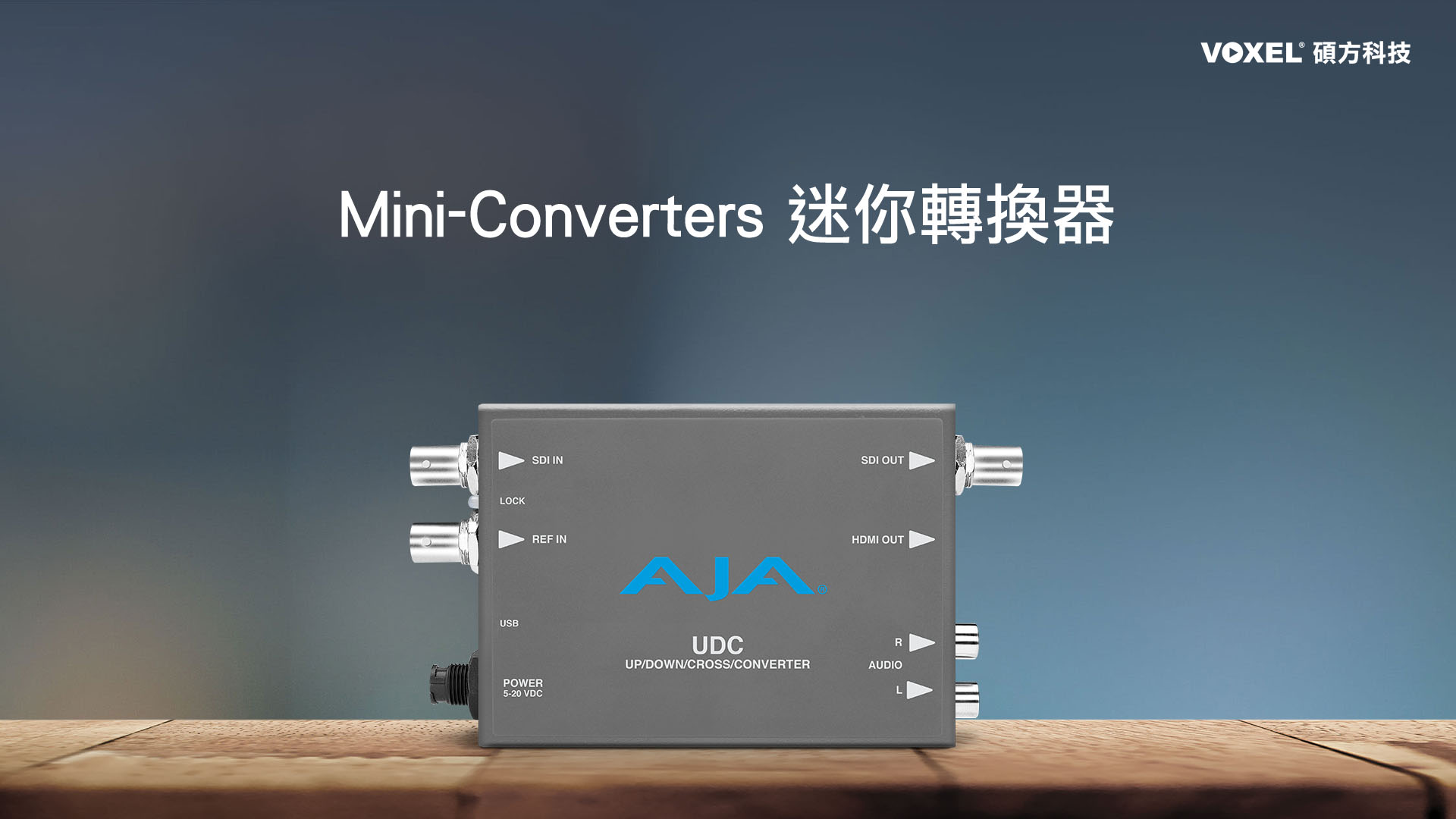

UDC 迷你轉換器

AJA Mini-Converter UDC 迷你轉換器具有廣播品質的上/下/交叉訊號轉換功能,可在 3G、HD 和 SD 視訊格式之間進行轉換。 UDC 採用與 AJA FS2 相同的業界領先技術,能以實惠價格提供高品質的轉換。 I/O 包括 3G/HD/SD SDI 輸入與輸出、HDMI 輸出以及 2 聲道 RCA 式音訊輸出。 UDC 可透過本機 DIP 開關控制,並可透過 USB 和 AJA 的 MiniConfig 應用程式進行額外控制。參考輸入允許 UDC 鎖定到本地參考。

產品特色

■ 3G、HD 和 SD 視訊格式之間的向上、向下、交叉轉換
■ 輸入損失管理:凍結、全黑、靜音
■ SDI 與 HDMI 同步輸出
■ 16 通道 SDI 嵌入式音訊輸入
■ 16 通道 SDI 嵌入式音訊輸出
■ 8 通道 HDMI 音訊輸出
■ 2 個 -10dBV (額定值) RCA 類比輸出
■ 支援鎖同步、參考輸入、SDI 輸入
■ 透過 DIP 開關或在 PC/Mac 上以 USB 連接 AJA Mini-Config 軟體進行設定
■ 使用 5-20 VDC 電源 (隨附通用電源供應器)

注意:UDC 僅支援 3G-SDI Level A。不支援 3G-SDI Level B。
UDC 僅透過嵌入式音訊輔助資料。 它不能通過其他類型的嵌入式輔助資料。



支援 USB 與 Mini-Config 設定軟體

AJA Mini-Config 軟體可與支援 USB 的 AJA 迷你轉換器使用,內建簡單易用的友善介面,具有轉換器詳細的輸入與輸出格式資訊。 能控制所支援的 AJA 迷你轉換器,進㣔操作與韌體更新,快速增加新的特性和功能。

下載 Mini-Config

電源供應器

所有 AJA 迷你轉換器配備電源供應器,內含一般國際通用轉接配件,方便各地使用。

輕巧便攜

AJA Mini-Converter 非常小巧,可以安裝在監視器、機架後方或直接安裝在攝影機上。 鎖定式電源接頭不容易脫落,還提供可選購的 P-TAP 電源線,方便使用電池供電。

AJA Mini-Matrix 參考資訊

AJA Mini-Matrix 提供 AJA 迷你轉換器系列產品完整資訊。 AJA 產品種類繁多,無論您身在何處,協助您快速取得適合的轉換器資訊。



產品規格

UDC 迷你轉換器

Video Formats
  • (HD) 1920 x 1080p
  • (HD) 1920 x 1080PsF
  • (HD) 1920 x 1080i
  • (HD) 1280 x 720p
  • (SD) 720 x 625i
  • (SD) 720 x 576i
  • (SD) 720 x 480i
Video Input Digital
  • 1x 3G-SDI BNC, SMPTE-259/292/372/424
  • (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • (HD) 1920 x 1080PsF 23.98, 24, 25, 29.97, 30
  • (HD) 1920 x 1080i 50, 59.94, 60
  • (HD) 1280 x 720p 50, 59.94, 60
  • (SD) 720x576i 50, 59.94, 60
Video Output Digital
  • 1x 3G-SDI BNC, SMPTE-259/292/372/424
    • (HD) 1080p 23.98 (for 23.98 video inputs)
    • (HD) 1080p 24 (for 24 video inputs)
    • (HD) 1080p 25 (for 50 video inputs)
    • (HD) 1080p 29.97 (for 59.94 video inputs)
    • (HD) 1080p 30 (for 60 video inputs)
    • (HD) 1080p 50 (for 50 video inputs)
    • (HD) 1080p 59.94 (for 23.98, 59.94 video inputs)
    • (HD) 1080p 60 (for 24, 30 or 60 video inputs)
    • (HD) 1080PsF 23.98 (for 23.98 video inputs)
    • (HD) 1080PsF 24 (for 24 video inputs)
    • (HD) 1080PsF 25 (for 50 video inputs)
    • (HD) 1080PsF 29.97 (for 59.94 video inputs)
    • (HD) 1080PsF 30 (for 30 or 60 video inputs)
    • (HD) 1080i 59.94 (for 23.98, or 59.94 video inputs)
    • (HD) 1080i 60 (for 24, 30, or 60 video inputs)
    • (HD) 1080i 50 (for 25 or 50 video inputs)
    • (HD) 720p 50 (for 50 video inputs)
    • (HD) 720p 59.94 (for 23.98, 59.94 video inputs)
    • (HD) 720p 60 (for 24, 30, or 60 video inputs)
    • (SD) 625i 50 (for 25 or 50 fps video inputs)
    • (SD) 525i 59.94 (for 23.98 or 59.94 video inputs)
Reference Source
  • Free Run
  • Ext Ref
Reference Input
  • Supported reference video inputs include
    • 1080i tri-level sync
    • 1080p tri-level sync
    • 720p tri-level sync
    • 625i Color Black
    • 525i Color Black
  • 75-ohm terminating
HDMI Output 10-bit HDMI v1.4a
Audio I/O
  • 16-channel embedded SDI audio input
  • 16-channel embedded SDI audio output
  • 8-channel HDMI audio output
  • 2x RCA style analog outputs at -10 dBu (nominal)
Ancillary Data<
  • Supports pass-through of PCM embedded audio
  • Supports pass-through of non-PCM audio when source is in time with the selected ref (SDI In or Ext Ref).  Non-PCM audio is not supported during frame sync operation.
  • All other ANC data is stripped
HDCP The UDC does not encode the HDMI output with HDCP encryption. By definition, HD-SDI inputs to the UDC are unencrypted. T he HDMI specification requires HDMI monitors to support unencrypted inputs.
User Interface USB port used with supplied cable and Mini-Config software application to configure device via PC or Mac
Size (w x d x h) 5.8" x 3.1" x 1.0" (147.32 x 78.74 x 25.4 mm)
Power +5VDC Regulated, 7.0 Watts, Power Supply Required (included with purchase)
Environment
  • Safe Operating Temperature: 0 to 40 C (32 to 104 F)
  • Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F)
  • Operating Relative Humidity: 10-90% noncondensing
  • Operating Altitude: <3,000 meters (<10,000 feet)



*本產品將持續創新,規格可能會有變動,當產品設計/規格變動,恕不另行通知。
