AJA OG-Gen10
I/O 影音介面卡
openGear HD/SD & AES-11 Sync Generator
AJA OG-Gen10
AJA OG-Gen10 I/O 影音介面卡具有 openGear 同步轉換功能，是一個經濟高效且功能靈活的 SD/HD/AES-11 同步訊號產生器。 AJA OG-Gen10 I/O 共有 10 個輸出，包含 2 組獨立控制的 SD/HD 同步輸出和 1 個 AES-11 輸出。 SD 輸出可切換為「Color Black 黑畫面」或「Color Bars 彩條」。 HD Tri-level 同步訊號可在 19 種不同的 HD 格式之間切換，包括目前使用的所有格式。 AES-11 輸出可在靜音和音調之間切換。所有同步輸出，全源自精確的主要基準時間。
產品特色
- HD Tri-level sync 同歩產生器
- SD Color Black 黑畫面 與 Color Bars 彩條
- 9x synchronized reference outputs 同歩訊號輸出
- Group 1 (1-4)
- Group 2 (5-9)
- 兩組可獨立切換的輸出，能同時產生SD與HD同步訊號
- 支援 AES-11
- 全系統同歩支援多輸出無需外加同步轉換器 Sync DA
- 支援外部設定 External dip switch configuration
- 支援遠端控制 Ross DashBoard software 控制軟體
- 可選購 openGea 機箱備援電源
- 支援熱插拔 Hot swappable
- 支援 OG-X-FR, OG-3-FR, 與 DFR-8321 openGear frames 機箱
- 電源消耗 6.75 watts max per card

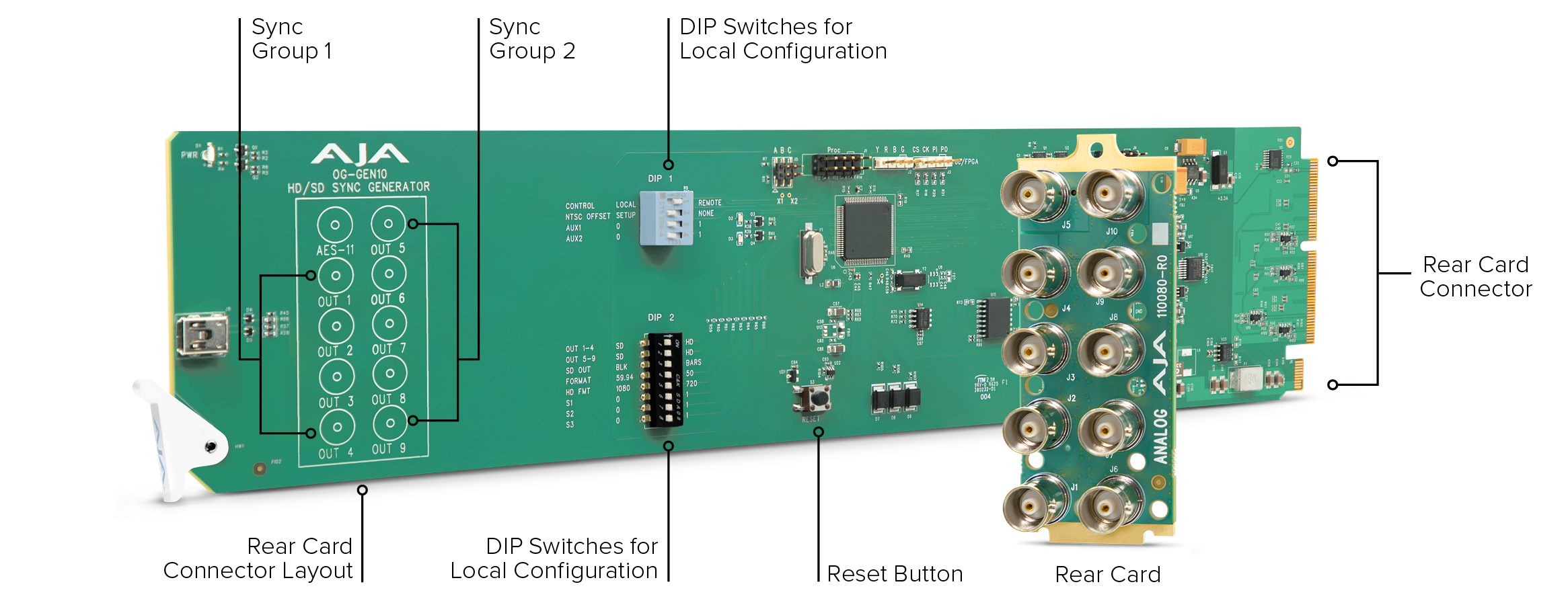

AJA OG-Gen10 IO 主卡與背板
AJA OG-Gen10 Connections

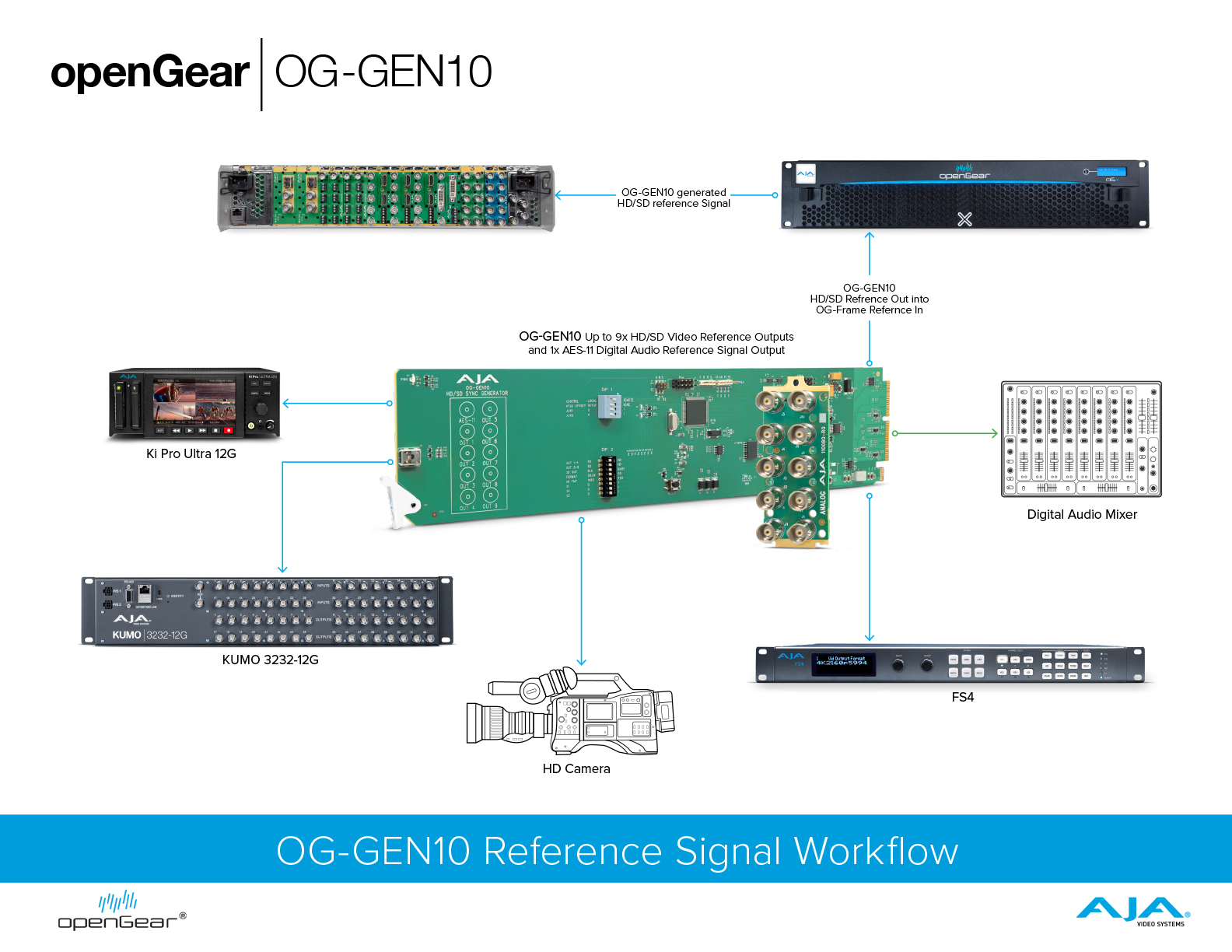

AJA 視訊製作流程架構圖
AJA OG-Gen10 Workflow Diagram
產品規格
📹AJA OG-Gen10 I/O 影音介面卡
| AJA OG-Gen10 | |
| Video Formats |
• 1080i 50, 59.94, 60 • 1080PsF 23.98, 24, 25, 29.97, 30 • 1080p 23.98, 24, 25, 29.97, 30 • 720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 • 625i, 525i |
| HD Sync | • Tri-level |
| SD Sync | • Color Black, 75% Color Bars |
| AES | • AES-11, 48 kHz, silent or 1 KHz tone (-20 or -18 dBFS) |
| Output |
• 9x BNC, Analog SD/HD Sync • 1x BNC, AES-11 |
| Accuracy | • 3 ppm |
| User Interface |
• openGear DashBoard network control software via Windows, macOS, or Linux • Local/Remote Control • External dipswitch |
| Size (w x d x h) |
• openGear standard form factor, front slot and rear card • Two slots required for each card |
| Weight | SD to SD |
| Power | • openGear frame compatible, 6.75 watts max per card |
| Environment |
|
關鍵字 : #tricaster.#aja.#NDI.#opengear.#developer.
*本產品將持續創新，規格可能會有變動，當產品設計／規格變動，恕不另行通知。
