NSMPTE ST 2110 IP 即時視訊串流應用解決方案
AJA BRIDGE LIVE IP
多路影音編碼解碼暨傳送接收設備
高密集 SMPTE ST 2110 IP 工作流程

AJA Bridge Live 系列 : Bridge Live IP | Bridge Live 12G-4 | Bridge Live 3G-8 | Bridge Live NDI 3G | Bridge Live

AJA BRIDGE LIVE IP 多路影音編碼解碼暨傳送接收設備

AJA BRIDGE LIVE IP 是 BRIDGE LIVE 系列中的高密度、多通道 SMPTE ST 2110 版本，支援雙向 ST 2110，最多可傳輸 4 路 UHD 或 16 路 HD 串流。 AJA BRIDGE LIVE IP 支援 SMPTE ST 2110 標準的 IP 視訊，提供廣播級、低延遲的直播、遠端製作 (REMI)、同步多通道視訊傳輸、 遠端協作以及多碼率/多格式傳輸，相容於多種 IP 視訊標準，包括具備 HDR 功能的 NDI 10 位元視訊。 AJA BRIDGE LIVE IP 具有友善的使用者操作介面，可全面控制視訊格式、協定、配置和傳輸目標設定。 AJA BRIDGE LIVE IP 由 AJA 與 Comprimato 強強聯手，合作開發，可為關鍵的即時編碼、解碼或轉碼應用提供所需的效能、可靠性和品質。

AJA BRIDGE LIVE IP 配備 2 個 10/25GbE SFP 插槽，支援 ST 2110 I/O，提供必要的強大功能和靈活性，可對 UHD 或 HD 工作流程的 即時雙向編碼、解碼和轉碼。它採用堅固可靠的 1RU 機架式設計，提供備援電源和三年保固，為全球現場音樂會和體育賽事等高要求應用提供可靠的性能。 AJA BRIDGE LIVE IP 能為各種製作場景提供可靠安全的工作流程，涵蓋 REMI、採訪、現場活動直播、雲端傳輸、節目返送、可視監控、協同製作與 專為 OTT 設計的 ABR 設定檔。

AJA BRIDGE LIVE IP 可與同系列 BRIDGE LIVE 12G-4 或 BRIDGE LIVE 3G-8 搭配使用，在遠端提供高密集 ST 2110 和/或 SDI 工作流程。 AJA BRIDGE LIVE IP 也可透過專用或公共網路提供同步、可靠安全的操作，是任何現代影片製作工具包中不可或缺的組件。

產品特色

• 支援雙向多通道 ST 2110-20 UHD（最多 4 個通道）和 HD（最多 16 個通道）
• ST 2110-30 音訊支援：每流最多 64 個聲道，取樣率可達 48 或 96 kHz
• 雙向編碼/解碼/轉碼編解碼器：H.265 (HEVC)、H.264 (AVC、MPEG-4)、H.262 (MPEG-2)、NDI®*、JPEG 2000* (TR-01) 和 JPEG XS* (TR-07)
• 同步多通道/多系統傳輸回饋或雲端發布
• 支援協定：SRT、UDP、HLS、RTP、RTMP/S、MPTS（輸入）
• 傳輸格式：MPEG-TS、NDI*、AVC-TS、分段式 MP4
• 支援 NDI 10 位元 HDR 手動標記、多個 Discovery Server 和 NDI 群組
• 多碼率/格式分發，OTT切換的ABR階梯配置文件
• 根據編解碼器的不同，可選擇 8 位元、10 位元和 12 位元、4:2:2 和 4:2:0 的設定檔。
• 元數據功能，包括 ST 2110-40、MPEG-2 ANC、SMPTE 2038、廣告插入標記（SCTE-35/SCTE-104）、CC/字幕（EIA-608/708，第 21行）、H.264 SEI）
• 透過 ST 2022-7 實現 ST 2110 和 MPEG-TS 以及 SRT 網路備援
• 可透過遠端 WebUI 或本機 GUI 進行管理、控制和操作。
• 透過 REST API 或 SNMP 支援監控、控制和自動化
• 1RU 機架式安裝，企業級外型尺寸
• 雙 10GbE 接口，用於配置、NMOS 控制和壓縮傳輸
• 雙 10/25GigE SFP 插槽，用於帶內 NMOS 控制和 ST 2110 傳輸**
• 關鍵應用冗餘的雙電源
• 三年保固選購延長，可將硬體保固期延長至五年，但需持有有效的維護許可證。

*NDI、JPEG 2000 和 JPEG XS I/O 選項可作為可購買的許可證提供。
**不含SFP模組

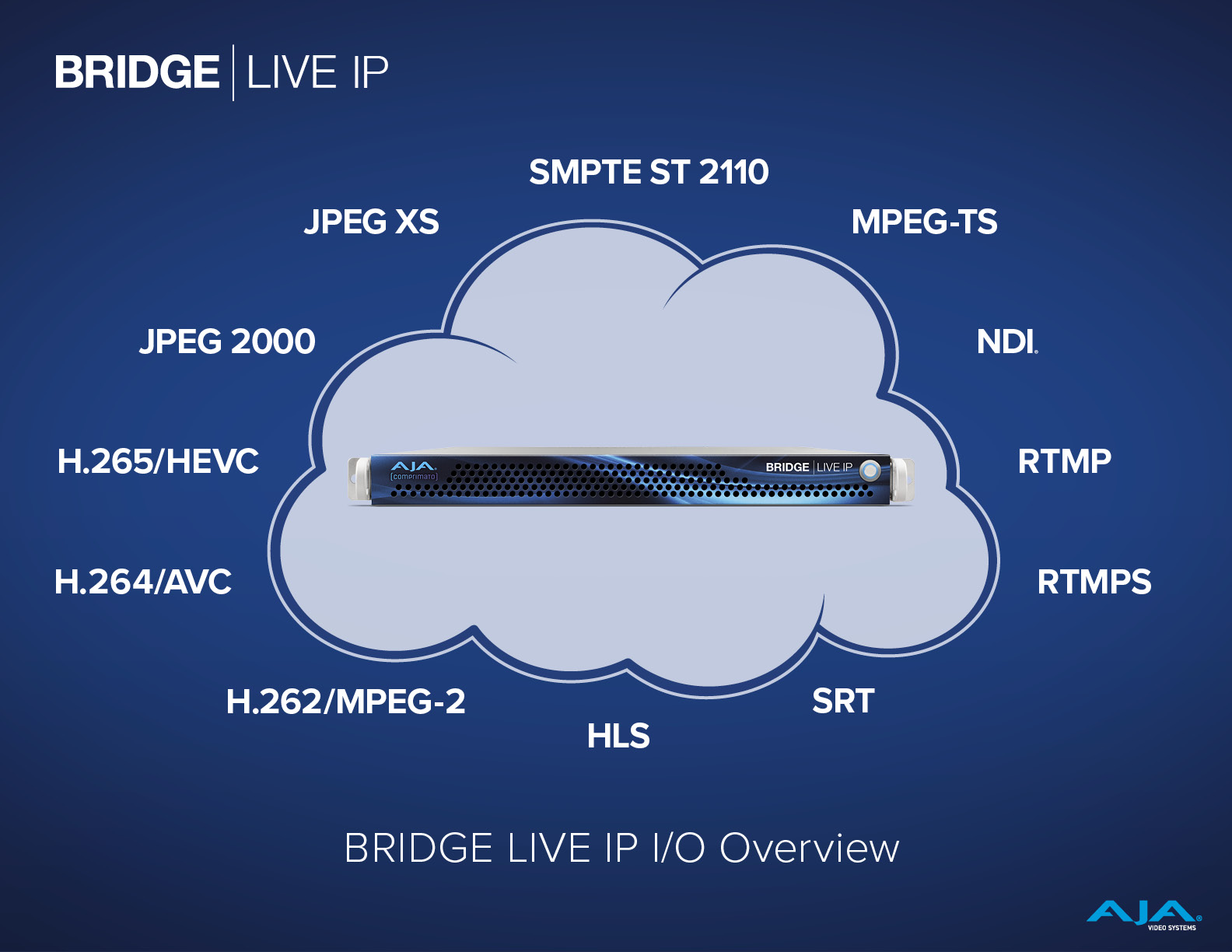

AJA BRIDGE LIVE 系列應用

AJA BRIDGE LIVE IP 支援 ST 2110 與最常用的 IP 視訊壓縮方案和傳輸協定之間的轉換，以滿足您的工作流程需求。 AJA BRIDGE LIVE IP 也支援壓縮 IP 編解碼器之間的轉換，例如 NDI 到 H.264。

NDI Encode/Decode/Transcode

AJA BRIDGE LIVE IP 可以支援 NDI 高品質的 IP 視訊協定。最多可支援 8 路同時進行 60p FULLHD NDI 編碼/解碼，或 4 路 同時進行 60p UHD NDI 編碼/解碼（與 SMPTE ST 2110 標準互轉）。 AJA BRIDGE LIVE IP 的 NDI 功能提供：

• Up to 4x simultaneous 60p UHD encode/decode
• Up to 8x 60p HD encode/decode to/from SMPTE ST 2110
• Compressed IP Video Streams to NDI (transcode)
• NDI to Compressed IP Video Streams (transcode)
• 10-bit and HDR support via Manual Marking
• Multiple Discovery Servers

結合 BRIDGE LIVE 廣泛的編解碼器與通訊協定支援，可實現遠端 NDI 協作。 BRIDGE LIVE 支援第三方 NDI 軟硬體傳送器和接收器的廣泛 NDI 兼容性。

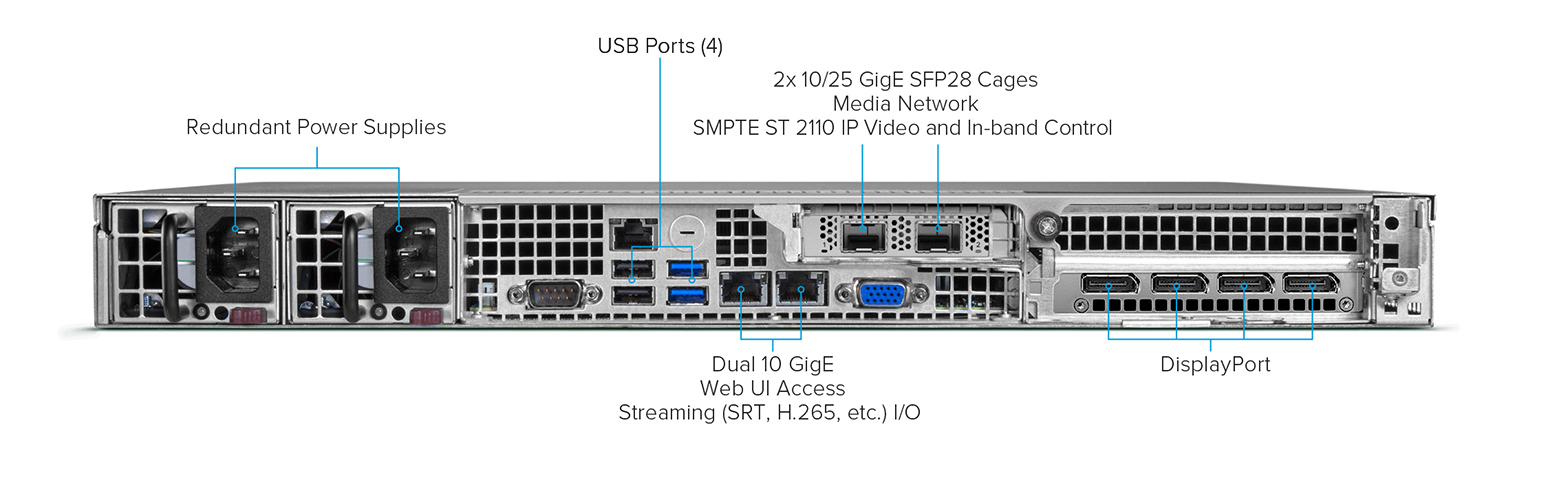

AJA Bridge Live IP IO 硬體資訊

AJA BRIDGE LIVE IP 透過 2 個 10/25GbE SFP 光纖插槽（ 提醒 : SFP 需另行購買）支援 4 個 UHD 或 16 個 HD SMPTE ST 2110 I/O。 雙 10GbE RJ45 連接埠為壓縮編解碼器和對外控制提供強大的網路連接，雙電源備援更具保障。 AJA BRIDGE LIVE IP 的管理、監控和存取可透過網路瀏覽器或內建的本機以 DisplayPort 連結的顯示器進行。 支援 REST API 和 SNMP 協定，ST 2110 和 PTP 透過媒體網路進行網域內部通訊，而 NMOS IS-04/05 控制可支援網域內和外兩種方式。

---

功能特色

支援 Metadata 與 Closed Caption

AJA BRIDGE LIVE 支援 Metadata 與 Closed Caption (CC) 特殊字幕製作功能。

• 支援 MPEG-2、SMPTE ST 2038
• 支援 SDI SDR/HDR 傳輸特性、色度、亮度
• 支援 SCTE-35/SCTE-104 廣告插入標記
• 支援 CEA-608/CEA-708 cc字幕
• 支援 時間碼
• 支援 在 H.264 SEI 訊息中嵌入封閉式字幕/字幕
• 支援元數據傳遞
• 支援輸入EPG電子節目索引
• 插入 SEI（補充增強資訊）時間碼

---

支援 NDI 編碼/解碼/轉碼

AJA BRIDGE LIVE 具有 NDI 編碼/解碼/轉碼 製作功能。AJA BRIDGE LIVE IP 可以支援 NDI 高品質的 IP 視訊協定。最多可支援 8 路同時進行 60p FULLHD NDI 編碼/解碼，或 4 路 同時進行 60p UHD NDI 編碼/解碼（與 SMPTE ST 2110 標準互轉）。

• Up to 4x simultaneous 60p UHD encode/decode
• Up to 8x 60p HD encode/decode to/from SMPTE ST 2110
• Compressed IP Video Streams to NDI (transcode)
• NDI to Compressed IP Video Streams (transcode)
• 10-bit and HDR support via Manual Marking
• Multiple Discovery Servers

---

運輸/容器/協議

AJA BRIDGE LIVE IP 可根據您的傳輸需求進行配置，無論是低延遲或高品質訊號傳輸。 AJA BRIDGE LIVE IP 為您提供各種工具，讓您能夠根據工作流程需求傳輸和交付內容。

• ST 2110-10, 20, 30, 40
• HLS
• RTP
• RTMP
• RTMPS (output)
• SRT
• UDP
• MPTS (input)
• JPEG 2000 (VSF-TR01)*
• JPEG XS (VSF-TR07)*

BRIDGE LIVE 支援傳輸格式

• MPEG-TS
• NDI
• AVC-TS
• Fragmented MP4

BRIDGE LIVE 支援音訊格式

• ST 2110-30
• AAC-LC (ADTS, LATM)
• AAC-HE v1& v2 (ADTS, LATM)
• AC3
• E-AC3 (input)
• Dolby-E Passthrough
• MPEG-2 Audio
• NDI (uncompressed float)
• Uncompressed PCM (multi-channel)

*NDI, JPEG 2000 and JPEG XS I/O are available as optional licenses.

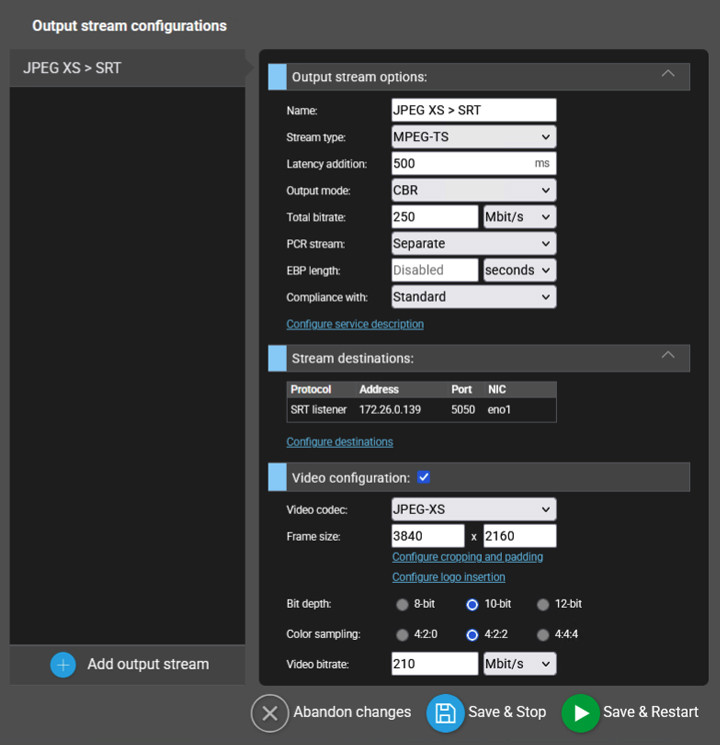

完整的編碼/解碼功能

AJA BRIDGE LIVE IP 標準支援 ST 2110 與其他串流媒體格式之間的編碼和解碼。單一 ST 2110 輸入可以匯出多個串流、格式和目標。

BRIDGE LIVE 支援完整的 SDI 串流應用設置 :
ST 2110-20:

• 10-bit
• 4:2:2
• Up to 4x UHDp60 Rx (Receive) / Tx (Transmit)
• Up to 16x HD Rx/Tx

ST 2110-20:

• 8-bit or 10-bit
• 4:2:2
• Up to 4x60p UHD encode/decode to/from ST 2110
• IP video inputs can be received, transcoded, and output as NDI Streams, up to UHD resolution
• HDR Metadata manual marking

H.265 (HEVC)

• 8-bit or 10-bit
• 4:2:0
• Up to 4x simultaneous 60p UHD or 16x 60p HD encode/decode to/from ST 2110
• SRT, RTMP and MPEG-TS protocol support

H.264 (AVC)

• 8-bit or 10-bit
• 4:2:0 or 4:2:2
• Up to 4x simultaneous 60p UHD or 16x 60p HD encode/decode to/from ST 2110
• SRT, RTMP and MPEG-TS protocol support

H.262 (MPEG-2)

• 8-bit
• 4:2:0
• Up to 16x 60p HD encode/decode to/from ST 2110
• SRT, RTMP and MPEG-TS protocol support

*H.264 HQ selection limited to 30p maximum for HD and UltraHD

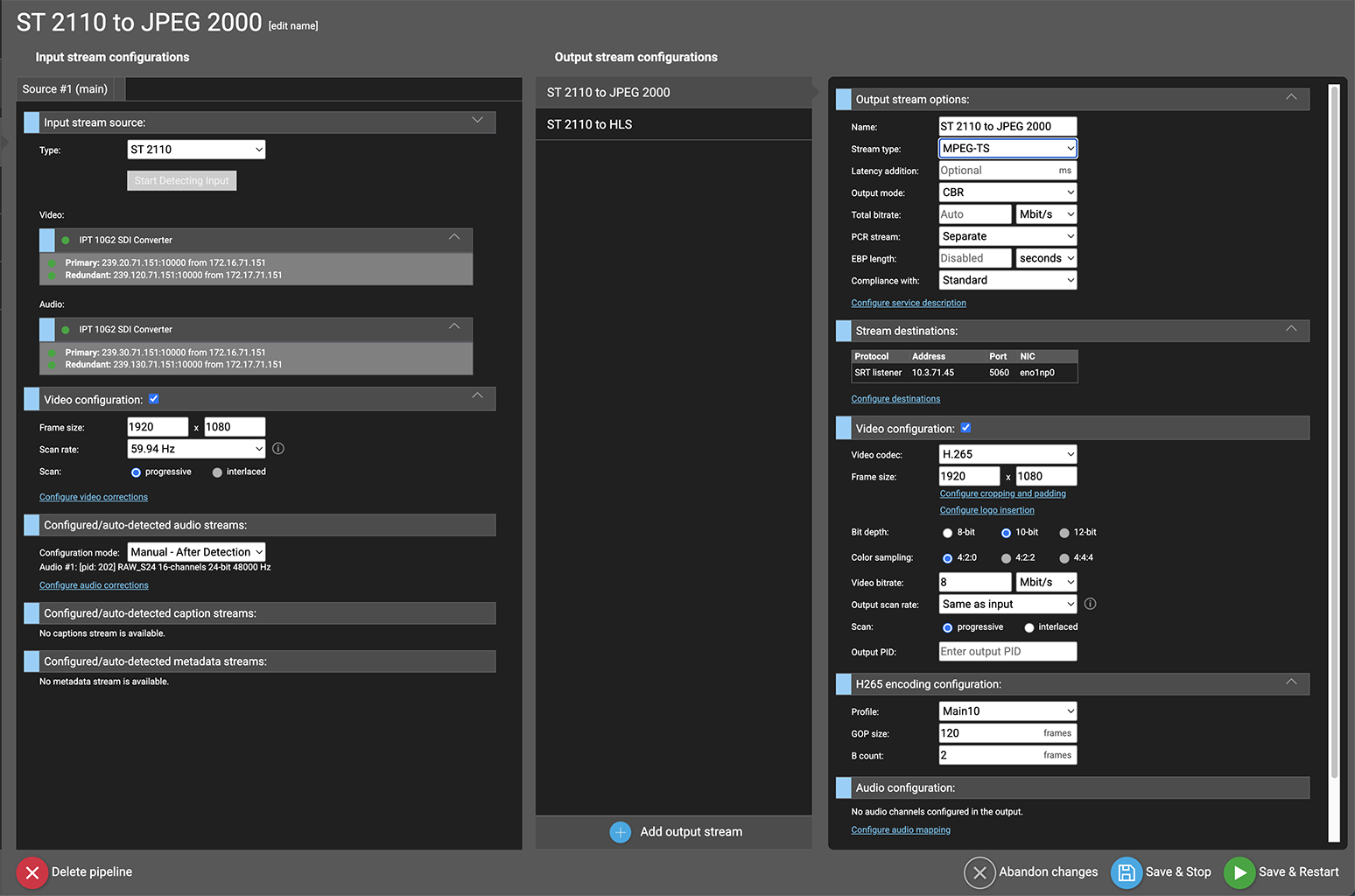

高畫質視訊壓縮格式 JPEG 2000(TR-01)

BRIDGE LIVE 可延伸選購高畫質視訊壓縮 JPEG 2000(TR-01)格式授權

---

JPEG 2000 (TR-01)

• 10-bit
• 4:2:2
• BRIDGE LIVE IP: Up to 2x simultaneous UHD 60p / 4x 30p UHD encode/decode (up to 800Mbs)
• SRT and MPEG-TS protocol support

AJA BRIDE-LIVE IP 視訊製作流程架構圖

---

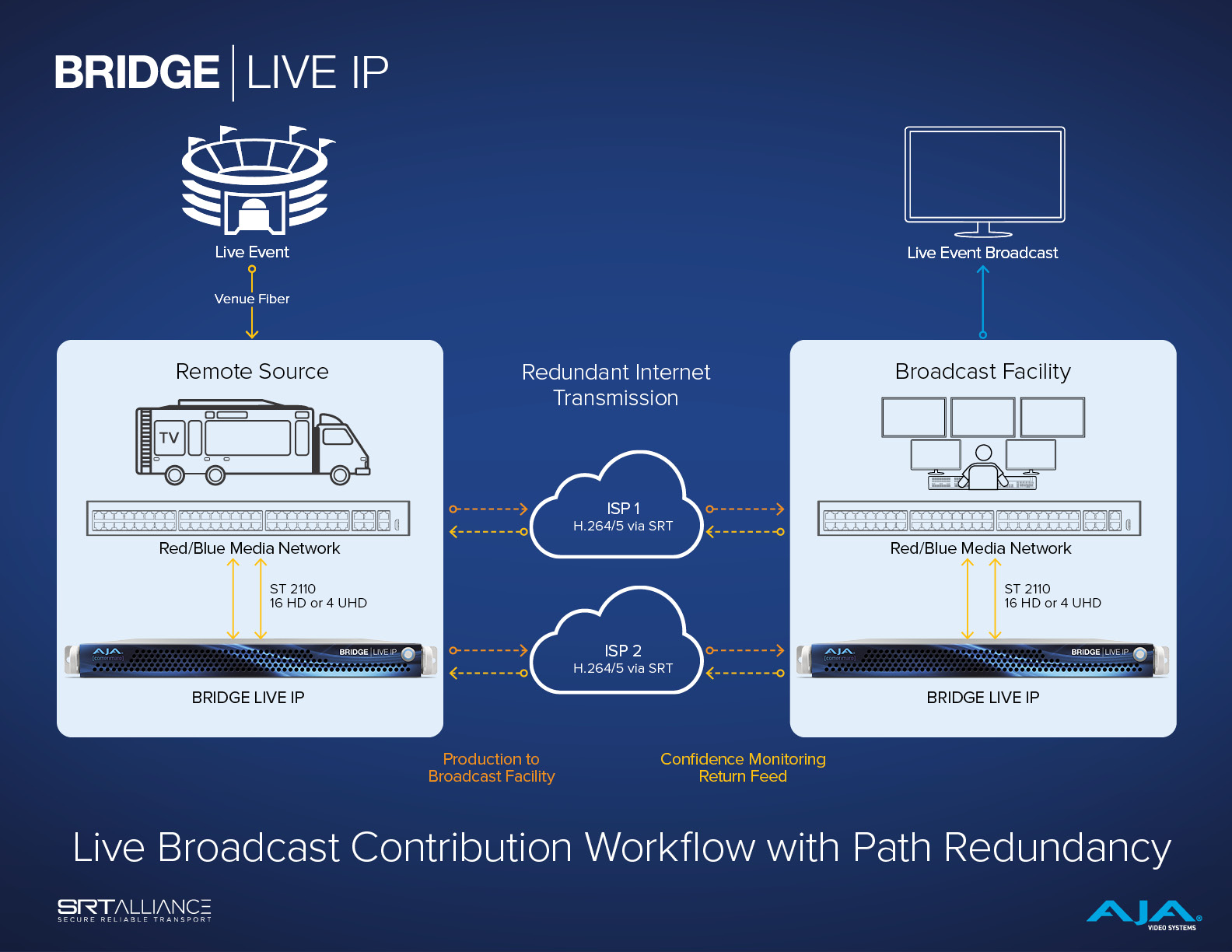

SRT Ready

---

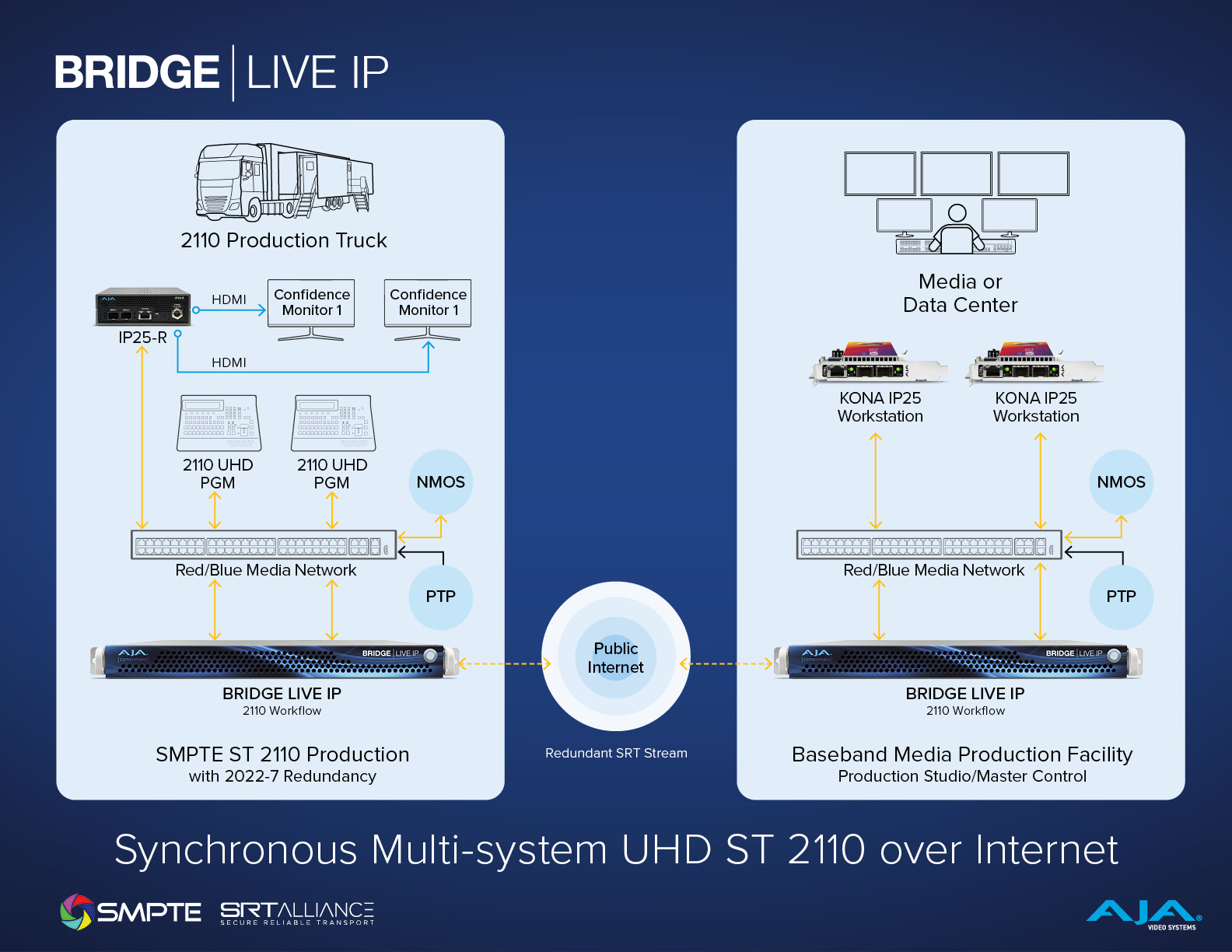

Synchronous Multi-system UHD ST 2110 over Internet

---

Synchronous Multi-Channel Transport

---

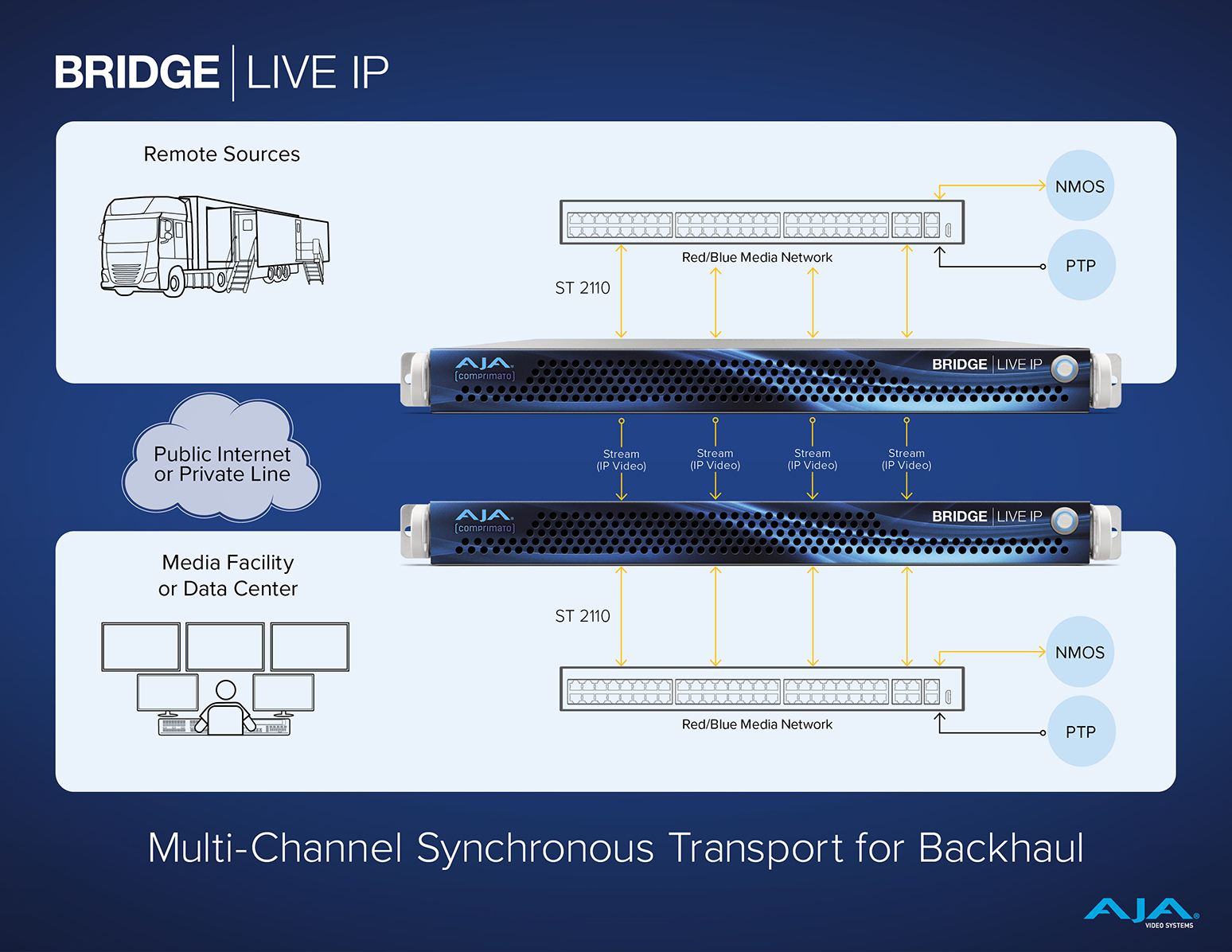

REMI Synchronous Multi-Channel Transport for Backhaul

---

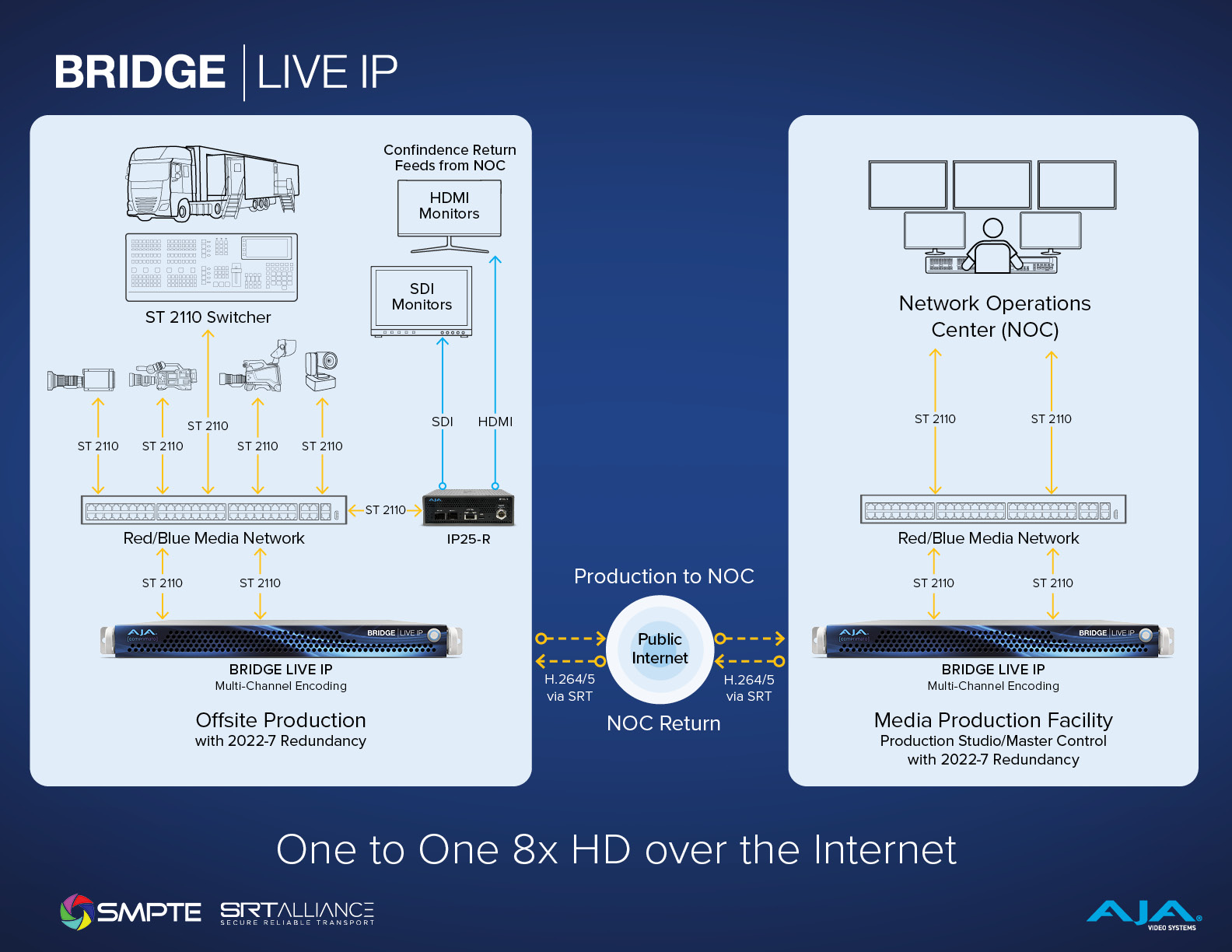

One to One 8x HD Over the Internet

---
